Ильюшин Ил-6: фото, характеристики

Штурмовик Ил-10 – видео

https://youtube.com/watch?v=g6skg860cdI

Одновременно, на основании боевого опыта Ил-2, удалось при сохранении неизменной живучести самолета уменьшить вес бронекоробки. Благодаря уменьшению размеров самолета, улучшению всех его внешних обводов лобовое сопротивление его было намного меньше, чем у Ил-2. Двухместный штурмовик Ил-1 сохранил все основные размеры и конструктивные особенности одноместного истребителя, но имел цельнометаллическую конструкцию. По сравнению с Ил-2 была изменена толщина некоторых листов бронекоробки: толщину нижних боковых стенок капота двигателя увеличили, а толщину боковых стенок кабины экипажа уменьшили.

Опыт применения Ил-2 показал, что верхняя передняя часть бронекоробки практически не поражается, т.е. с земли она была недосягаема, а от атак истребителей сзади ее защищал стрелок. Спереди Ил-2 истребители противника почти не атаковали из-за мощного стрелково-пушечного вооружения штурмовика. Поэтому ее выполнили из дюралюминиевых листов толщиной от 1,5 до 6,0 мм. Также новым в бронезащите летчика и стрелка было применение 8-мм бронеплит с воздушным промежутком. Наружная бронеплита должна была разрушать попавший в нее снаряд, а внутренняя — принимать на себя осколки. Такая система эффективно защищала экипаж от 20-мм снарядов авиационных пушек.

Вооружение Ил-10 состояло из двух пушек ВЯ, установленных на консолях крыла, вне диска вращения винта. Вместо четырех бомбоотсеков Ил-2, на новом штурмовике в центроплане находилось два, но они позволяли размещать более крупные бомбы. На консолях крыла имелись четыре направляющие для пуска ракет. Оборонительное вооружение имело три варианта: с пулеметом УБТ, с пушкой Ш-20 и с установкой ВУ-8. Кроме того, в хвосте штурмовика установили держатель на 10 авиационных гранат АГ-2.

Штурмовики Ил-10 заходят на цель

Постройка новой машины Ил-10 производилась на заводе № 18, выпускавшем Ил-2. Первый опытный штурмовик, получивший к тому времени обозначение Ил-10, был готов весной 1944 г. 18 апреля летчик-испытатель В.К. Коккинаки выполнил на нем первый полет. Заводские испытания прошли быстро, и уже 13 мая три опытных Ил-10 поступили на госиспытания в НИИ ВВС. Испытания показали отличные летные данные, максимальная скорость оказалась равной 551 км/ч — почти на 150 км/ч больше, чем у его предшественника Ил-2. По сравнению с проходящими в то же время испытаниями штурмовиков (Су-6, Ил-8), Ил-10 было отдано предпочтение. В августе 1944 г. сразу на двух авиазаводах начался серийный выпуск Ил-10. Уже в октябре Ил-10 стали поступать в боевые части. К 1 мая 1945 г. в действующую армию было передано 630 самолетов Ил-10. Всего их было выпущено 4600. Кроме наших ВВС, они состояли на вооружении ВВС других стран. В 1951 г. в Чехословакии было налажено серийное производство этих машин. Там построили около 1200 самолетов. Штурмовики Ил-10 и Ил-10М состояли на вооружении штурмовой авиации до начала 1960-х гг., когда им на смену пришли реактивные самолеты.

Модификации Ил-10

УИл-10 — двухместный учебно-тренировочный самолет. Кабина стрелка была переоборудована в кабину летчика-инструктора;

Ил-10М — штурмовик с более мощным вооружением и с улучшенными взлетно-посадочными характеристиками.

Вооружение

При создании Ил-6 большое внимание уделялось его вооружению. Принадлежность самолета к бомбардировщикам делало его основной целью для вражеских истребителей

Поэтому пришлось позаботиться о его защите. Использование усиленной брони не может спасти от серьезной атаки. Поэтому конструкторы установили на борт пять управляемых пушечных установок, с помощью которых экипаж мог отражать вражеские налеты. Располагались они в носовой, двух боковых, нижней и верхней частях самолета. База – пушки Ш-20, которые стреляли калибром 20 мм. На борту находился боезапас объемом 850 снарядов.

Ш-20, иногда отмечаемая как ША-20

Для выполнения основной бомбардировочной функции у самолета имелись бомбоотсеки и кассетные держатели. Бомбы можно было располагать в два ряда, вес базовой составлял 100 кг. Внутренняя подвеска могла нести их в количестве до 20 единиц. Также можно было поставить бомбы весом 250 кг или 500 кг, но их количество сократилось бы до 8 и 4 штук соответственно.

Вам интересна история бомбардировщика Ил-6?

ДаНет

Общая допустимая масса внутреннего боезапаса составляла 2500 кг. На наружных держателях можно было установить две бомбы весом по одной тонне или пара торпед. Точная боевая загрузка зависела бы от структуры, в которой применяется самолет, и цели вылета.

Ил-96 в коммерческой эксплуатации

В коммерческую эксплуатацию данная машина поступила только летом 93 года, первый рейс был из России в США. На первых этапах использования данный агрегат проводил международные рейсы по всему земному шару, а затем начал обслуживать и перелеты в пределах нашей страны. Во внутренних перевозках он связывал города России как на дальних, так и на коротких дистанциях. В 2005-2006 годах Илы начали экспортироваться за кордон, а именно три машины были проданы Кубе, причем один из них был президентского класса. В наше время отечественные авиакомпании широко используют Ил-96 для перевозки своих пассажиров. Также некоторые компании имеют в своих ангарах грузовые модели машин.

Наиболее широко Илы в нашей стране используют две авиакомпании − это «Аэрофлот», а так же Cubana. Ил-96 имеет большое преимущество на дальних дистанциях, потому что он более просторный и комфортный для пассажиров, нежели его узкофюзеляжные аналоги. Пассажиры сами говорят о преимуществах данной модели над всеми остальными.

К сожалению, этот авиалайнер не смог достичь очень большой популярности из-за своей высокой цены и достаточно большого расхода топлива, на это также повлияли и другие экономические факторы. В начале 2009 года авиаконструкторы подняли вопрос о снятии самолета Ил-96 с серийного производства. Данная проблема возникла в основном из-за высокой конкуренции иностранных моделей пассажирских самолетов.

Модификации дальнего бомбардировщика ДБ-3

Дальний бомбардировщик ДБ-3 в процессе своего жизненного цикла неоднократно подвергался доработкам, усовершенствованиям, модификациям. Некоторые модели дошли до серийного выпуска, другие остались на уровне проектов, третьи были изготовлены в единичных экземплярах. Ниже приведен краткий список существующих вариантов машин без технических подробностей и конструкционных отличий каждого варианта:

  • ДБ-3Т(1938 г.)- торпедоносец-бомбардировщик;
  • ДБ3ТП (1938 г.)– торпедоносец-поплавковый;
  • ДБ-3Ф (1939 г.) – опытный досерийный образец;
  • ДБ-3Ф (1940 г.)– серийный образец;
  • ДБ-3Ф — Ил-4 (1940 г.) – модифицированный ДБ-3Ф со стреловидным крылом, серийные машины;.
  • Ил-4Т (торпедоносец) (1940 г.) – серийные машины;
  • Ил-4Т (1942 г.) – опытный образец;
  • Ил-4ТК (1943 г.)– опытный экземпляр высотного бомбардировщика-разведчика, работы над самолетом были прекращены;
  • ДБ-4 (ЦКБ-56) (1940 г.) – бомбардировщик дальней авиации, всего построено 2 опытных экземпляра;
  • Ил-6 (1942 г.) – торпедоносец и дальний бомбардировщик, всего построено 2 экземпляра;
  • Ил-4 «аэрофото»(1946 г.)— фоторазведчик.

Последние тенденции развития и награды

В 1990-х годах с распадом Союза предприятию пришлось начинать работу в тяжелых экономических условиях.

С 2005 года должность генерального конструктора Авиакомплекса переходит к В.В. Ливанову, который по совместительству с 1995 г. является Генеральным директором предприятия, а до этого с 1988 г. возглавлял завод.

В нынешнее время приоритеты в работе ОАО «Ил» − это разработка военно-транспортных и грузовых самолетов.

В начале осени 2012 г. начались испытания глубоко модернизированной версии Ил–76МД–90А. Серийный выпуск этого самолета проходит в России с задействованием технологии цифрового трехмерного проектирования. Конструкции и системы аппарата значительно улучшены по сравнению с базовым вариантом. За разработку данного самолета Авиакомплекс получил Национальную награду в номинации «Золотая идея».

В 2012 г. было налажено сотрудничество с индийской компанией HAL и ОАО «ОАК-ТС» по разработке нового транспортного многоцелевого самолета.

Авиационный комплекс им. С.В. Ильюшина был награжден за заслуги перед отечеством следующими орденами:

  • Ленина – в 1942 году;

  • Боевого Красного Знамени – 1944 г.;

  • Трудового Красного знамени – 1969 г.;

  • Октябрьской Революции – в 1983 году.

Многих сотрудников этого предприятия в разное время наградили медалями и орденами. В частности звание «Герой Социалистического труда» получили шесть человек. Звания «Герой Советского Союза» и «Герой Российской Федерации» носят десять летчиков-испытателей. Среди них В.К. Коккинаки стал единственным летчиком-испытателем, который получил такое звание два раза.

За разработку самолетов Ил-96-300, Ил-86, Ил-76, Ил-62, Ил-38, Ил-18, Ил-28, Ил-2 в разное время сотрудники ильюшинского КБ получили Государственные и Ленинские премии.

На сегодняшний день ильюшинцами построены мощные кооперативные связи с крупнейшими производителями комплектующих авиатехники, научно-исследовательскими центрами и авиакомпаниями. Предприятие выполняет разработку, модернизацию, испытания, подготовку, сопровождение изготовления образцов авиатехники и поддержание эксплуатационной летной пригодности ранее произведенных воздушных судов «Ил».

Авиационный комплекс им. Ильюшина имеет отрицательный показатель дохода, но это не мешает ему продолжать функционировать, удерживая высокие позиции на мировом и отечественном рынках авиационной техники.

использованная литература

Библиография

  • Дональд, Дональд и Джон Лейк, ред. Энциклопедия мировой военной авиации . Лондон: AIRtime Publishing, 1996. ISBN  1-880588-24-2 .
  • Гордон, Ефим и Сергей Комиссаровы. Ильюшин Ил-2 и Ил-10 Штурмовик . Уилтшир, Великобритания: The Crowood Press, 2004. ISBN  1-86126-625-1 .
  • Грин, Уильям и Гордон Суонборо. “Летопись Илюши: плодоносный штурмовик Ильюшина” Энтузиаст воздуха , № 12, апрель – июль 1980 г. Бромли, Кент, Великобритания: Pilot Press, 1980. С. 1–10, 71–77. ISSN 0143-5450.
  • Грин, Уильям и Гордон Суонборо. “Плодоносный штурмовик Ильюшина – Часть вторая”. Air Enthusiast , № 13, август – ноябрь 1980 г. Бромли, Кент, Великобритания: Pilot Press, 1980. стр. 26–34. ISSN 0143-5450.
  • Ганстон, Билл . Энциклопедия русской авиации скопа 1875–1995 . Лондон: Оспри, 1995. ISBN  1-85532-405-9 .
  • Хардести, фон. Красный Феникс: Рост советской авиации, 1941–1945 . Вашингтон, округ Колумбия: Smithsonian Books, 1982. ISBN  1-56098-071-0 .
  • Мичулек, Роберт. Ил-2 Ил-10. Монография Lotnicze № 22 (на польском языке). Гданьск: AJ-Press, 1999. ISBN  83-86208-33-3 .
  • Шавров, В.Б. История конструкций самолетов в СССР 1938–1950 гг. (3 изд. ). Москва: Машиностроение, 1994. ISBN  5-217-00477-0 . (Шавров В.Б. История конструктских самолетов в СССР, 1938–1950 гг. (3-е изд.) . Пер .: История авиастроения в СССР: 1938–1950 . М .: Машиностроение, 1994. ISBN  5-217-00477-0) ).
  • Растренин, О.В. «Штурмовик Ил-10. Часть 1». Авиа-Коллекция, 5/2004.
  • Растренин, О.В. «Штурмовик Ил-10. Часть 2». Авиа-Коллекция, 1/2005.
  • Шорс, Кристофер. Штурмовая авиация Второй мировой войны . Лондон: Macdonald and Jane’s, 1977 г. ISBN  0-356-08338-1 .
  • Стапфер, Ханс-Хейри. Ил-2 Штурмовик в действии (самолет № 155) . Кэрроллтон, Техас: Squadron / Signal Publications, Inc., 1995. ISBN  0-89747-341-8 .

Конструкция Ил-38

Фюзеляж самолета имеет длину 40,07 м. Длина хвостовой балки с немагнитной и металлической частью – 5,6 м. Диаметр фюзеляжа – 3,5 м. Переднюю часть занимает кабина экипажа. Ее площадь составляет 28 м2. Экипаж состоит из семи человек: командира корабля, его помощника, штурмана-оператора, штурмана-навигатора, штурмана-оператора СПИИУ, радиста и бортинженера.

Выпуск и убирание шасси, поворот переднего колеса, закрытие и открытие грузолюков, торможение колес – все это выполняется при помощи гидро-азотной системы. На самолете установлена также азотная система, за счет которой происходит аварийное торможение, аварийное флюгирование винтов и т.д.

Ил-38 имеет в расположении систему кондиционирования, предназначение которой состоит в наддуве, вентиляции и отоплении гермокабины. Особенность данной системы заключается в отборе воздуха от компрессоров двигателей.

В состав силовой установки самолета входят четыре турбовинтовых двигателя АИ-20М и воздушные винты АВ-64. До того момента, как Ил-38 поставили на вооружение, его снабжали дополнительной системой автоматического флюгирования, что повышало безопасность полета. Пуск моторов можно произвести через внешние аэродромные источники электроэнергии или при помощи турбогенераторного оборудования ТГ-16, которое поместили в хвостовой части фюзеляжа. Главным минусом силовой установки, применяемой на Ил-38, стало большое количество времени, требуемое на прогрев двигателей (до 10 мин.).

ППС «Беркут», которая размещалась в составе оборудования самолета, была разработана, опираясь на многие научные достижения 50-х и 60-х годов прошлого века. В состав этой эргастической автоматизированной системы входят радиоакустические буи (сбрасываемая составляющая) и бортовая аппаратура.

Бортовое оборудование представлено радиолокационной станцией, самолетным приемоиндикаторным устройством СПИУ, цифровой вычислительной системой ЦВМ, блоком связи с ЦВМ, панелью географических координат ПГК, пультом ввода данных ПВД, и т.д. К исполнительным и индикаторными устройствам относят пилотажно-навигационную систему Путь-4Б-2К, АРК-Б, АП-6Е, пульты управления выбрасывания средств поражения и поиска, световые табло.

История создания Ил-96 и его модификации

К разработке новой модели самолета конструкторы приступили в 1978 году. В основу новой разработки был положен уже существующий отечественный дальномагистральный самолет Ил-86Д. Конструкторы использовали за основу Ил-86 аж до 83-го года, пока не начали появляться передовые технологии, которые заставили создателей пересмотреть проект и задействовать более прогрессивные материалы и технологии. Конструкторы были поставлены перед фактом, что разработанные ими агрегаты и детали уже далеко не актуальны, а мировое авиастроение шагнуло далеко вперед.

Вот по этим причинам конструкторам пришлось отступить от своих планов и разработать принципиально новую машину, которая и была основой для всех последующих модификаций новой машины Ил-96. Впервые новый Ил-96 оторвался от земли в октябре 88 года, а уже в 89 году был представлен в Париже на всемирном авиашоу. В процессе испытаний Ил проводил много испытаний, главным из них являлся полет на дальность. На базе новой машины было создано много новых модификаций, которые были более специализированы.

Модификация Ил-96-400 была улучшена по сравнению с базовой моделью, поскольку в ней была увеличена мощность двигателей, а также количество мест для пассажиров. Была создана и грузовая модель Ила, которая активно используется и в наше время. Еще более прогрессивной была модель Ил-96М, которая разрабатывалась совместно с авиакомпаниями США. Но данная модель на сегодняшний день существует в одном экземпляре и используется только для презентации его на авиавыставках мира. Что касается стандартной модели Ил-96, то она в массовое производство поступила только с 1993 года.

Тактико-технические характеристики Ил-10

– Первый полёт: 18 апреля 1944 года- Начало эксплуатации: 1945 год- Конец эксплуатации: 1962 год (Чехословакия)- Годы производства: 1944 — 1955- Единиц произведено: 6166 (4966 Ил-10 и 1200 В-33)

Экипаж Ил-10

– 2 человека

Размеры Ил-10

– Длина: 11,12 м- Размах крыла: 13,40 м- Высота: 4,18 м- Площадь крыла: 30 м²- Профиль крыла: НАСА-0018 корень крыла, НАСА-4410 законцовка крыла- Нагрузка на крыло: 211,5 кг/м²

Вес Ил-10

– Масса пустого: 4650 кг- Масса снаряжённого: 6300 кг- Максимальная взлётная масса: 6537 кг- Масса брони: 1014 кг или 16 % нормальной взлётной массы- Запас топлива: 730 л

Двигатель Ил-10

– 1 × АМ-42 поршневой V-12 жидкостного охлаждения- номинальная мощность — 1770 л. с./1320 кВт, взлётная мощность — 2000 л. с.- Воздушный винт: АВ-5л-24 диаметром 3,6 м- Тяговооружённость: 236 Вт/кг (3,15 кг/л. с.)

Скорость Ил-10

– Максимальная скорость у земли — 507 км/ч- Максимальная скорость на высоте 2300 м — 551 км/ч- Крейсерская скорость: 436 км/ч- Посадочная скорость: 148 км/ч- Скороподъёмность: 10,42 м/с- Время набора высоты: 1000 м — за 1,6 минуты, 3000 м — за 5,0 минут, 5000 м — за 9,95 минут- Длина разбега: 475 м- Длина пробега: 460 м

Дальность полета Ил-10

– 1520 км- Перегоночная дальность: 2460 км- Боевой радиус: 800 км

Практический потолок Ил-10

– 7250 м

Максимальная эксплуатационная перегрузка: +8,28

Вооружение Ил-10

Пулемётно-пушечное:- 2 × 23-мм пушки ВЯ-23 или НС-23КМ установленные на крыле, по 150 снарядов на пушку- 2 × 7,62-мм пулемёта ШКАС, 1500 патронов- У стрелка: 1 × 20-мм пушка УБ-20 или 12,7-мм пулемёт УБТ, 190 патронов

Боевая нагрузка: до 600 кг различного вооружения:

В бомбоотсеке:- 144 × ПТАБ-2,5-1,5 (230 кг) или- 136 × АО-2,5 с. ч. (сталистый чугун, 400 кг) или- 182 × АО-2,5-2 (из 45-мм снаряда, 400 кг) или- 56 × АО-8М4 (короткие, 400 кг) или- 40 × бомб типа АО-10 с. ч. (сталистый чугун, 392 кг) или- 2 × ФАБ-100

Под крылом:- 2 × ФАБ-250 (500 кг) (в перегрузочном варианте с 2 × ФАБ-100 в бомбоотсеке)- 8 × ракет РС-82 или РС-132

Конструкция

Ил-6 разрабатывался классическим низкопланом с однокилевым оперением вертикального типа и двумя двигателями. Большая часть конструкции была использована от бомбардировщика ДБ-4. Отличались только аэродинамические элементы крыла и некоторые его параметры

Последнему уделялось особое внимание, так как от него зависела степень безопасности эксплуатации самолета

Схема Ил-6

Крыло у него имело единый аэродинамический профиль с положительной стреловидностью и увеличенным сужением. Такое решение вызывало ранние срывы потоков в концевых сечениях, что приводило к повышенному росту риска возникновения односторонних срывов, сваливания бомбардировщика на крыло и последующего отправления в штопор. Также повышенная нагрузка на поверхность конструкции с увеличением угла возможной атаки поспособствовали возрастанию сопротивления. Для решения проблемы пришлось удлинить крыло.

Использование однокилевого типа вертикального оперения было связано с желанием основываться на опыте ДБ-4, показавшем недостатки отказа от подобных конструкционных решений, который стал нормой в военный период. Это помогло получить нужную устойчивость бомбардировщика при любом режиме полета.

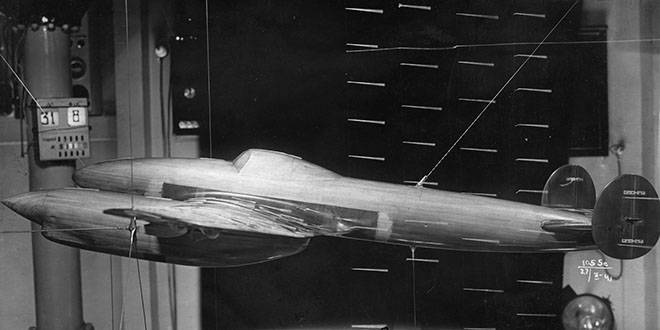

Макет конструкции Ил-6

Дизельные двигатели имели сглаженную форму и размещались на двух гондолах. Водяные радиаторы, используемые для охлаждения, были расположены внутри крыльевых туннелей и получали охлаждающий воздух через носки крыла. Внешне два варианта применявшихся двигателей, АЧ-30Б и АЧ-30БФ, не имели никаких различий.

Двигатель АЧ-30Б

Экипаж должен был состоять из шести человек, среди которых были два летчика, штурмана, стрелок-радист и 2 стрелка. Каждые имели свои отдельные кабины, оборудованные нужными приборами. Летчики находились в стандартной кабине пилотов.

Интересные данные о пассажирском самолете Ил-96

  • Данный пассажирский самолет стал первым воздушным судном с широким фюзеляжем, который был изготовлен на территории бывшего СССР.

  • Он является одним из наиболее безопасных пассажирских самолетов на всем земном шаре, поскольку не было ни одной аварии, в которой пострадал человек.

  • Были построены две модификации этого самолета под названием Ил-96-300ПУ. Он представляет собой пункт управления войсками на случай ядерного удара. Также в этой модели увеличена дальность полета.

  • Многим Илам дают имена. Как правило, их называют в честь известных летчиков или же космонавтов.

  • Данное судно отличается своей надежностью, поскольку за все года использования этих самолетов запрет на вылет получил только один из них, а именно президентский самолет и то из-за неполадок в шасси.

  • Ил-96 является первым аппаратом из всего огромного семейства Илов, которым способны управлять всего лишь три человека. Это стало возможным за счет установки в самолете новейшего бортового оборудования.

Несмотря на то, что на сегодняшний день создание пассажирских самолетов марки Ил-96 практически приостановлено, этот авиалайнер по-прежнему служит верой и правдой народу на территории нашей страны и за ее пределами.

Ил 96-Фото

  Первый испытательный прототип Ил-96 поднялся в воздух в 28 сентября 1988 года. После прохождения 1200 часов летных испытаний, в декабре 1992 года Ил-96 получил сертификат о летной годности. Испытания самолета проводились в разных метеорологических условиях, с температурным разбросом от -50 до +40, и в разных климатических зонах.  В самолете используется электродистанционная система управления (ЭДСУ). Имеется также и резервная механическая система управления. Информация о состояниях систем самолета и показаний полета выводиться на шесть цветных дисплея. В серийном производстве самолет Ил-96-300 находится с 1993 года. Производство серийного Ил-96-300 ведется воронежским акционерным самолётостроительным обществом (ВАСО).

Ил-96 Фото салона

  В 1993 году Ил-96 был модифицирован и получил обозначение Ил-96М. Данная модификация имеет удлиненный корпус, и на самолет установлены американские двигатели PW-2337 фирмы “Partt & Whitney”. Данный самолет способен совершать перелет на расстояние свыше двенадцати тысяч километров, и  размещать до 435 пассажирских мест.

Ил 96-300 схема салона

  В 2000 году Ил-96 был снова улучшен. В новой модернизации был использован фюзеляж от Ил96-М. Эта модель получила обозначение Ил96-400. На этой модификации установлены турбореактивные моторы ПС-90А-1. Каждый имеет тягу больше 17000 кгс. Изменениям подверглась и авионика самолета. Дальность полета и Ил96-400 составляет тринадцать тысяч километров. А на основе уже этой модели был разработан грузовой вариант самолета – Ил96-400Т. На сегодняшний день в эксплуатации находятся модели Ил96-300 и грузовая версия Ил96-400Т. Пассажирская версия Ил96-400 в эксплуатации не находится, так как на эту версию не было заказов от авиаперевозчиков.

Особенности конструкции

Самолёт Ил-16 был сконструирован аналогично устройству предшественника – Ил-10. Подробнее:

  • Это был одномоторный цельнометаллический низкоплан с фюзеляжем из бронекорпуса и хвостовой части уменьшенной длины по сравнению с Ил-10.
  • Самолет имел также меньшую массу за счет снижения толщины бронеплит и увеличения площади небронированных частей фюзеляжа.
  • Устройство крыла осталось без изменений, но с меньшим размахом.
  • Основным преимуществом нового самолёта была большая скорость, обеспечиваемая новым двигателем, и лучшая маневренность, обеспечиваемая измененной геометрией корпуса.
  • Основным недостатком Ил-16 был двигатель новой модели АМ-43НВ. При всех своих достоинствах, прежде всего, большой мощности, двигатель оставался не обкатанным, как говорится, «сырым», к тому же имел низкую износостойкость, что совершенно не годилось для серийного производства.

Услуга послепродажного обслуживания марки «Ил»

Помимо разработки и серийного выпуска, ОАО «Авиационный комплекс им. Ильюшина» занимается послепродажным обслуживанием своих самолетов.

В спектр его работ входят:

  • •          гарантийное обслуживание;

  • •          выполнение регламентных работ;

  • •          ремонтные, восстановительные работы, обновление интерьера, проведение доработок по технической документации, создание модификаций;

  • •          создание специальной ремонтной и проектной документации;

  • •          поиск решений в обнаружении и устранении дефектов;

  • •          надзор за техническим состоянием авиатехники;

  • •          разработка соответствующей документации на устранение эксплуатационных повреждений воздушных судов;

  • •          продление срока службы и ресурса аппаратов своего производства;

  • •          доведение до летного состояния самолетов «Ил» после продолжительного (свыше одного года) хранения или перегона по указаниям главного конструктора;

  • •          определение оценки технического состояния своих самолетов, включая документирование и дефектацию самолета или отдельных его частей;

  • •          доставка запчастей, вспомогательного имущества и агрегатов по обычному и срочному заказам эксплуатанта, выполнение ремонта комплектующих изделий;

  • •          разработка необходимой ремонтно-эксплуатационной документации для заказчиков, которая распространяется на аппараты, эксплуатируемые в тяжелых климатических условиях;

  • •          обучение инженерно-технического и летного состава, включая уровни повышения квалификации и переподготовки.

Разработка

Внешне похожий на Ил-4, Ил-6 был быстрее и имел более длинный и тонкий фюзеляж, оснащенный совершенно новым, сильно сужающимся крылом с удлинением 8. Гондолы двигателей были обтекаемы, чтобы уменьшить лобовое сопротивление и увеличить скорость, как у самолета. Радиаторы двигателя устанавливались в центроплане крыла и питались через прорези в передней кромке крыла. Оборонительное вооружение было значительно улучшено за счет установки пяти 20-мм орудий (0,79 дюйма) на гибких креплениях в носовой части, спинной башне, двух поясных позициях и подфюзеляжном блистере перед хвостовым оперением.

Изначально Ил-6 задумывался как скоростная замена Ил-4. Но после завершения первоначального проектирования в августе 1942 года ВВС потребовали, чтобы бомбардировщик имел увеличенную дальность полета вместо высокой скорости. Поэтому оригинальные радиальные двигатели М-71 были заменены на дизельные двигатели Чаромского АЧ-30 с низким расходом топлива, которые обещали обеспечить Ил-6 необходимую дальность полета, особенно при эксплуатации с умеренной массой. Доработанный дизайн был завершен в декабре 1942 года, и было начато производство опытного образца. Первый полет Ил-6 был совершен в Иркутске 7 августа 1943 года с двигателями АЧ-30Б меньшей мощности, замененными на отсутствующие двигатели АЧ-30БФ.

Летные испытания выявили сложное управление и недостаточную мощность из-за отсутствия предполагаемых двигателей АЧ-30БФ. Летные испытания продолжались без поясных орудий и их наводчика до тех пор, пока в период с мая по июль 1944 года не были установлены АЧ-30БФ. Несмотря на модификации, самолет все еще страдал от плохой управляемости на малых скоростях и большой массы, а также от очень плохих характеристик планирования. Во время летных испытаний двигатели удовлетворительно работали в воздухе, но было обнаружено, что их очень трудно запускать при низких температурах окружающей среды и они медленно реагировали на движения дроссельной заслонки. Дальнейшее развитие было отменено.

Конструкция

Проект получил полностью классическую аэродинамическую схему с низким расположением крыла и однокилевым оперением хвоста. Но у этого самолета есть характерные особенности, которые не позволяют его спутать ни с одним другим:

  1. Во-первых, в носовой части появился заметный горб, который служит местом расположения объемной радиоаппаратуры.
  2. Во-вторых, конструкторы провели ряд доработок для усиления фюзеляжа и крыльев.
  3. В третьих, на самолете нет иллюминаторов (кроме, разумеется, остекления кабины пилотов), а также серьезно сокращено количество входов и выходов (вместо 8 на Ил-86, осталось только 3). Данные меры необходимы, чтобы обезопасить пассажиров от последствий возможного ядерного взрыва в непосредственной близости от Ил-80.

Но в столь серьезном оснащении кроется и большой минус Ил-80. Самолет получился очень тяжелым, что требует для него хорошо подготовленную взлетно-посадочную полосу, а также высокую квалификацию пилотов для взлета и посадки. Большой вес также потребовал установку на Ил-80 сразу четырех опор шасси, а для распределения нагрузки каждая стойка получила тележки по четыре колеса. Шасси убирается в фюзеляж и подкрыльевые ниши.

Под крылом на пилонах размещены 4 турбовентиляторных реактивных двигателя НК-86. Наличие сложного оборудования на борту привело к необходимости установки дополнительных источников энергии. Ими стали 2 турбогенератора, которые спрятаны в гондолах и также закреплены на пилонах под крылом.На носовой части заметна штанга для возможности дозаправки самолета в воздухе.

История создания Ил-6

Активное применение Ил-4 во время Второй мировой войны показало, что этот самолет – отличная ударная сила. Поэтому уже в 1942 году С. В. Ильюшин посетил руководство СССР с официальным предложением о создании проекта нового дальнего бомбардировщика, который будет иметь улучшенные характеристики. Самолет планировалось применять в военно-воздушных силах для нанесения ударов по вражеским наземным объектам и пехоте, а также в рядах военной авиации морского флота в роли торпедоносца с установкой наружных торпед.

Дальний бомбардировщик-торпедоносец Ил-6

По задумке, будущий бомбардировщик должен был иметь аналогичную дальность полета и боевую нагрузку, но получить увеличенную крейсерскую скорость и продвинутое оборонительное вооружение с серьезным усилением брони в зоне нахождения экипажа. Положительно сказаться также должно было введение второго пилота, который бы облегчил работу первого и повысил эффективность применения самолета. Дополнительную защиту предполагалось получить с помощью противообледенительной системы, которая использовала выхлопные газы с целью прогрева передних частей крыла и оперения для предотвращения образования ледяных скоплений. Обеспечивать работу самолета должны были двигатели М-71, выдающие мощность до 2000 л. с.

Ил-6-1943 года цветовое решение

Предложенный Ильюшиным проект положительно встретили в военно-воздушных силах. Уже тогда ему присвоили наименование Ил-6. Перед созданием первого опытного образца военное руководство высказало свои пожелания по поводу будущего бомбардировщика. Они просили увеличить дальность полета и заменить бензиновые двигатели М-71 на более производительные дизельные АЧ-30Б. С первой просьбой все понятно – в ВВС хотели применять самолет на большие дистанции. Вторая же была связана с несколькими факторами.

  • Во-первых, дизельные моторы использовали на 40% меньше топливной жидкости при одинаковой мощности и характеристиках полета.
  • Во-вторых, они могли работать не только на высокооктановом бензине, но и на дешевом керосине, который в других случаях не мог использоваться вследствие своей взрывоопасности.
  • В-третьих, применение дизеля, чья плотность намного выше бензиновой, позволяло уменьшить объем топливных баков, снизив общий вес самолета. Также небольшим преимуществом считались высокая степень сжатия топлива и повышенная температура во время отработки, что увеличивало общую мощность силовой установки бомбардировщика.

После предварительных подсчетов конструкторы убедились, что использование дизельных двигателей даст серьезную экономию по общему потреблению топлива и сделает расход максимально эффективным, а также увеличит предельную длительность полета на пять часов. Для бомбардировщика дальнего действия такой прирост стал большим преимуществом.

Теоретически при бомбардировке фашисткой Германии бензиновая силовая установка уменьшила бы количество нанесенного урона в два раза. Несмотря на такие явные плюсы от применения дизельных двигателей, они имели некоторые недостатки. Главный заключался в сложности их запуска вне подготовленного аэродрома.

Самолеты были похожи даже по габаритам. В начальный проект пришлось внести некоторые изменения, так как создание велось под силовую установку АЧ-30Б, которая имела недостаточную мощность для такого бомбардировщика.

Ильюшин Ил-6 бомбардировщик 1943

Поэтому первый опытный образец показали без монтирования пушечных установок и с сокращенным экипажем. В небо он поднялся уже в августе 1943 года, управлял самолетом В. К. Коккинаки. Проводились испытания с переменным успехом – двигатели оказались весьма ненадежными, а пилотировать машину было трудно. Определить причину такого результата самостоятельно конструкторам не удалось, из-за чего Ил-6 отправили в авиационный исследовательский институт для проведения дополнительных тестов и выявления неполадок.

Большим преимуществом считалось наличие в них военного режима, повышающего производительность. Двухфазное смесеобразование увеличивало уровень надежности работы двигателей и делало самолет более безопасным. Также АЧ-30БФ позволили разместить на борту дополнительное вооружение, повысить броневую защиту экипажа и скорректировать топливный расход. Самолет получил не только новые двигатели, но и некоторые изменения в конструкции, которые улучшали его управляемость.

Доработанный образец стал намного комфортнее и проще в пилотировании. Но неудачная компоновка крыла, необходимость учета многих факторов при эксплуатации, быстрая изнашиваемость и некоторые недоработки двигателей АЧ-30БФ привели к тому, что над самолетом вновь требовалось проводить серьезную работу.
