Основные этапы создания F-35 Lightning II
После военной компании за Фолкленды в 1982 г., в результате боев с Аргентиной, ВВС Великобритании показали очень успешное применение самолетов вертикального взлета и посадки “Хариер” США и другие государства начали более усиленно и глубоко изучать возможности самолетов данного типа.
В результате на мировом рынке начал формироваться спрос на подобный вид самолетов. В 1983 году исследовательские агентства Соединенных Штатов и Великобритании при поддержке агентства NASA основывают программу ASTOVL (Advanced Short Take-Off/Vertical Landing) с целью заменит существующие самолеты вертикального взлета и посадки более новыми единицами.
Однако, к 1995 году Великобритания прекращает исследования и передаёт все наработки США, которые не собирались прекращать разработку столь перспективного самолета. В марте 1993 года из-за изменения геополитического баланса и распада коммунистического блока, программу ASTOVL трансформируют в CALF направленную на создание легкого истребителя общего применения.
С компаниями Lockheed Martin Aeronautics Company и McDonnell Douglas, которая позднее слилась с военно-промышленной компанией Boeing был подписан контракт на разработку однотипного самолета истребителя, который с небольшими изменениями мог бы поступить на службу в ВВС (носил название Х-32А), ВМС, корпуса морской пехоты (КМП) и вооруженных сил Великобритании (Х-32В).
В 1996 году действующая программа создания легкого истребителя общего применения трансформируется в программу Joint Strike Fighter (JSF, единый ударный самолет) реализацией которой уже занимались военно-промышленные компании Boeing и Lockheed Martin. Со стороны Boeing создавался самолет Х-32, а со стороны компании Lockheed Martin, объединившей усилия в альянсе с Northrop Grumman Corporationсоздавался самолет Х-35.
Окончательные испытания тестовых моделей X-32 и Х-35 выявили безусловное преимущество модели Х-35 от Lockheed Martin, которая смогла взлететь с полосы в 150 метров в длину, в небе смогла разогнаться до сверхзвуковой скорости и осуществить вертикальную посадку на определенную площадь.
Конструкция модели Х-35 имела инноваторский механизм обеспечивавший вертикальный взлет и посадку. За кабиной пилота был установлен специальный мощный вентилятор, который как охлаждал воздух для двигателя нагретый задним соплом, так и обеспечивал хороший баланс самолета.
В конечном итоге модель Х-35 получила название F-35 Lightning II. На сегодняшний день F-35 – это передовой истребитель-бомбардировщик пятого поколения сконструированный в рамках программы Joint Strike Fighter и призванный заменить устаревшие модели самолетов F-18, AV-8B Harrier, F-16, F-117 и с определенными оговорками F-15.
Майор военно-воздушных сил США Эмкот Макларен отмечает, что разработчики “сложили воедино возможности самолетов предыдущих поколений и добавили технологию Стелс”.
Капитан ВМС США Марк Дарра считает, что “F-35 станет первым морским самолетом по настоящему оснащенным технологией Стелс, который поступит на службу на авианосцы”
В данном случае важной чертой F-35 можно считать возможность осуществлять вертикальный взлет и посадку, наподобие вертолетов и конвертопланов Оспри
ВМС больше не нужны длинные взлетно-посадочные полосы благодаря короткому взлёт или вообще вертикальной посадке и взлету F-35. Для базирования F-35 подойдут даже корабли L класса типа Мэйкин Айленд. Это также позволит использовать короткие, разбомбленные аэродромы с которых не смут взлетать обычные самолеты.
Пилоты отмечают, что полёт на F-35 Lightning II восхитителен и если Вы мечтаете чтобы езда на американских горках стала вашей ежедневной работой – Вам стоит задуматься о службе пилотом F-35.
Новый F-35. Модернизация истребителя до F-35A, F-35B, A-35Cs.
Тактический истребитель F-35 Cs возобновил испытательные полеты, после перерыва вызванного аварийными ситуациями происшедшими в ходе испытаний проводимых на авианосце США «Нимиц». Возобновлена программа полетов, проходящая под контролем ВМС США для нового поколения истребителей.
Ведется отработка взлетов и посадок с палубы авианосца с возможностью достичь максимального результата работы всех систем и безаварийной эксплуатации авиатехники и служб авианосца.
Программа создания нового истребителя 5-го поколения стоимостью около 400 млрд. долларов была приостановлена после возгорания двигателя компании Pratt & Whitney установленного на F-35. По причине неполадок с системами двигателя, был отложен дебют F-35 в Великобритании на ежегодной авиационной выставке, график испытательных полетов был сорван с отставанием на 45 дней. Осложнения с двигателями F-35, обострили конкурентную борьбу за закупку истребителей ВМС США. Некоторые эксперты высказываются за закупку для ВМС США в качестве палубного истребителя с базированием на авианосцах, истребителя Boeing F/A-18E/Fs.
ВВС США планируют подготовить группу самолетов, состоящую из 12-24 самолетов к августу 2016 года, полностью готовую к выполнению тактических задач.
Компания Lockheed Martin предлагает для реализации самолет F-35, со скидкой для международных партнеров, готовых принять участие в финансировании проекта. В планах компании реализовать 750 самолетов, в том числе 612 единиц в страны: Великобританию, Италию, Австралию, Норвегию, Нидерланды, Данию, Турцию, Канаду, Японию, Израиль и Южную Корею. Предварительная цена на истребитель F-35 составляет 80-85 млн. долларов с началом основных поставок в 2019 году.
Lockheed Martin F-35 Lightning 2 это модельный ряд одноместных истребителей, оснащенных 1 двигателем, предназначенных для всепогодных полетов и выполнения различных тактических задач. Самолет относится к моделям 5-го поколения и способен выполнять функции штурмовика, разведчика систем ПВО противника и сбора данных о ведении боевых действий.
Разрабатываются три основных модели:
F-35A, со стандартным взлетом и посадкой (CTOL);
F-35B, с коротким взлетом и посадкой (СА);
A-35Cs боевой самолет на базе Catobar (CF).
Самолет был спроектирован и построен компанией Lockheed Martin, при активном участии Northrop Grumman, Pratt & Whitney и BAE Systems.
Первый полет был совершен 15 декабря 2006 года. Министерство обороны планирует приобрести 2443 самолета F-35 для обеспечения ВВС США, Корпуса морской пехоты и ВМС США. Программа перевооружения вооруженных сил США рассчитана до 2037 года.
F-35 разрабатывался по программе JSF для замены в Вооруженных силах США моделей F-16, A-10, F/A-18 и AV-8B тактических истребителей.
ВМС США намерено купить 480 F-35Cs, Корпус морской пехоты США в общей сложности 80 единиц F-35Cs.
Особенности конструкции истребителя пятого поколения F-35 Lightning II

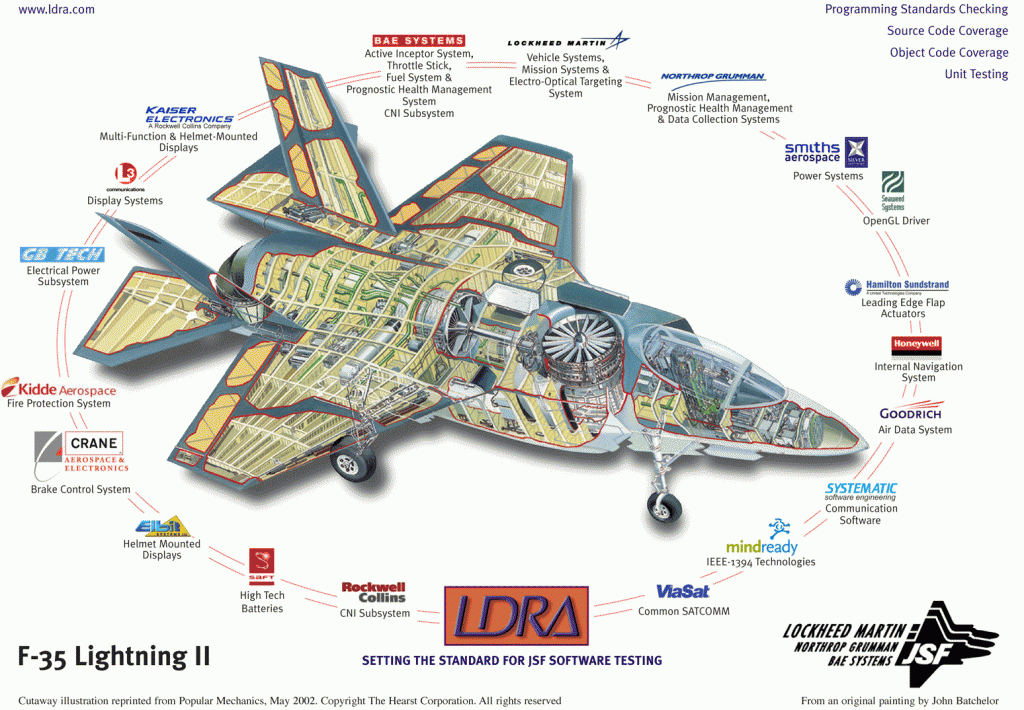

При разработке данной машины конструкторами было позаимствовано множество технических решений из предыдущего истребителя модели F-22. Нужно отметить тот факт, что конструкторами были проработаны три варианта данного самолета, которые отличаются между собой типом взлета и посадки. Базовая модель имела возможность производить стандартный взлет с разбега и посадку с использованием пробега по полосе. Модификация с обозначением F-35B производила достаточно короткий разбег для взлета, а посадка выполнялась вертикальным способом. Третья модель F-35C взлетала с авианосца с помощью специальной катапульты, а приземлялась за счет использования корабельного аэрофинишера.
Данная машина оснащена наиболее новым электронным оборудованием РЛС типа AN/APG-81, которое позволяет очень эффективно обнаруживать как наземные, так и воздушные цели. В состав авионики аппарата входит множество систем, среди которых станция с фазированием, представленная антенной AN/APG-81. Наибольшего внимания заслуживает система ЭОС, с помощью которой можно производить множество операций, а именно:
§ фиксировать пуск баллистических ракет группами на расстоянии в 1,3 тысяч километров, при этом можно следить за их полетом и вычислить их конечную цель;
§ обнаруживать на большом расстоянии вражескую технику как на земле, так и в воздухе;
§ проводить качественную навигацию в любое время дня и ночи;
§ сигнализировать о возможной ракетной атаке противника в сторону истребителя;
§ эффективно вычислять месторасположение огневых артиллерийских точек врага;
§ выполнять точный пуск ракет по самолетам, которые летят за F-35.
Кроме выше упомянутых систем и преимуществ, на машине было установлено еще множество вычислительных систем. Для передачи данных была установлена система MADL, которая могла работать в широком диапазоне. Данная система имела множество средств, которые могли защитить ее от вражеского вмешательства помехами, и защиту от перехвата частоты.
Особенностью компоновки самолета является шлем пилота, который оснащен множеством функций. Шлем для F-35 имеет обозначение HMDS, он позволяет пилоту смотреть через стенки самого самолета. Данный эффект получен за счет множества камер, установленных на борту, которые сопряжены со шлемом. Он позволяет пилоту производить обзор так, как будто бы самолета вовсе не существует. Данное оборудование разработано в Великобритании для бомбардировщика F-35. В настоящее время существует только один шлем данной конструкции, но за его изготовление берется израильская компания при поддержке американской фирмы Rockwell Collins. В планах изготовителей оснащать такими шлемами все самолеты типа F-35 с 2016 года.
Силовая установка представлена двигателем типа F135, который разработан фирмой Pratt&Whitney при поддержке компании Rolls-Royce Defence. По утверждению изготовителей данная силовая установка позволяет самолету выдерживать перегрузку в 9 g. Данный двигатель оснащает машину мощностью в 13 тысяч кгс, а в форсажном режиме 19,5 тысяч кгс. Ресурс использования данного мотора достигает 4 тысяч часов полетов.
Самолет F-35 имеет достаточно мощное вооружение, что позволяет проводить боевые операции с большой эффективностью. В состав вооружения входят ракеты типа воздух-земля с обозначением AIM-9 Sidewinder и ракеты класса AIM-120 AMRAAM. Также истребитель имеет крылатые ракеты типа Storm Shadow. Наибольшей мощностью вооружения обладали бомбы класса JDAM, которые весили 910 килограммов. В состав бомбовой нагрузки были включены управляемые бомбы AGM-154. Для уничтожения наземной техники противника использовали противотанковые ракеты.
В данное время идет разработка ракет для уничтожения водных объектов. Для самолета F-35 фирма General Dynamics изготовила четырехствольную пушку большого калибра с обозначением GAU-22/A. Особенностью аппарата является возможность пуска ракет и бомб при полете на сверхзвуковой скорости. Изготовители данной машины планируют разработать систему, которая позволит производить с борта самолета пуск ядерной ракеты типа В61.

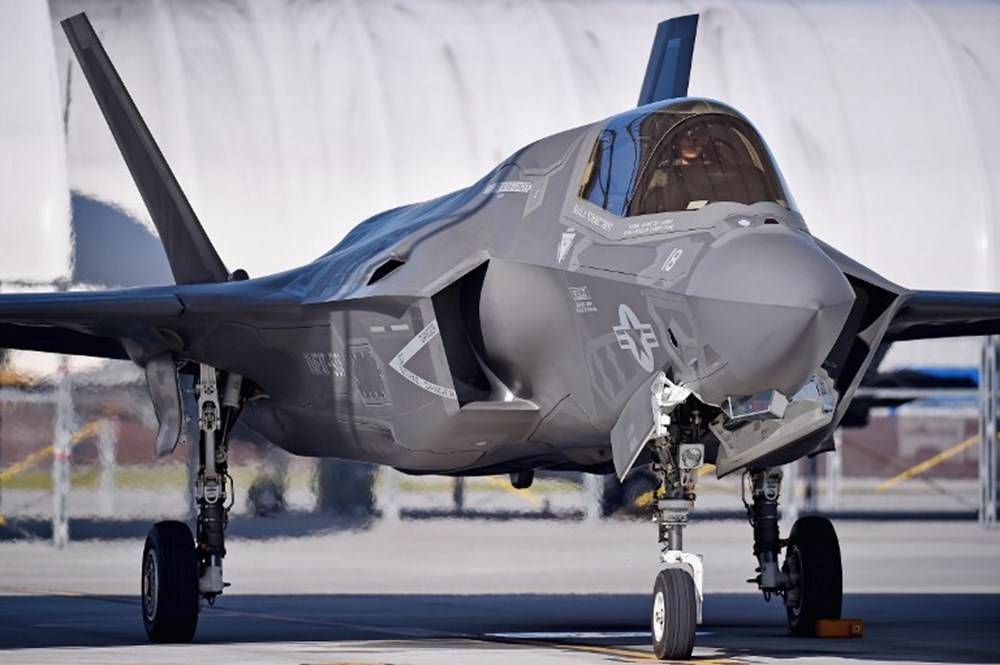

Lockheed Martin F-35 Lightning II фото
Работы по созданию нового истребителя велись на фирмах «Боинг» и «Локхид—Мартин». Истребитель производится в трех вариантах: CTOL (для BBC), CV (BMC), STOVL (короткий взлет и вертикальная посадка).

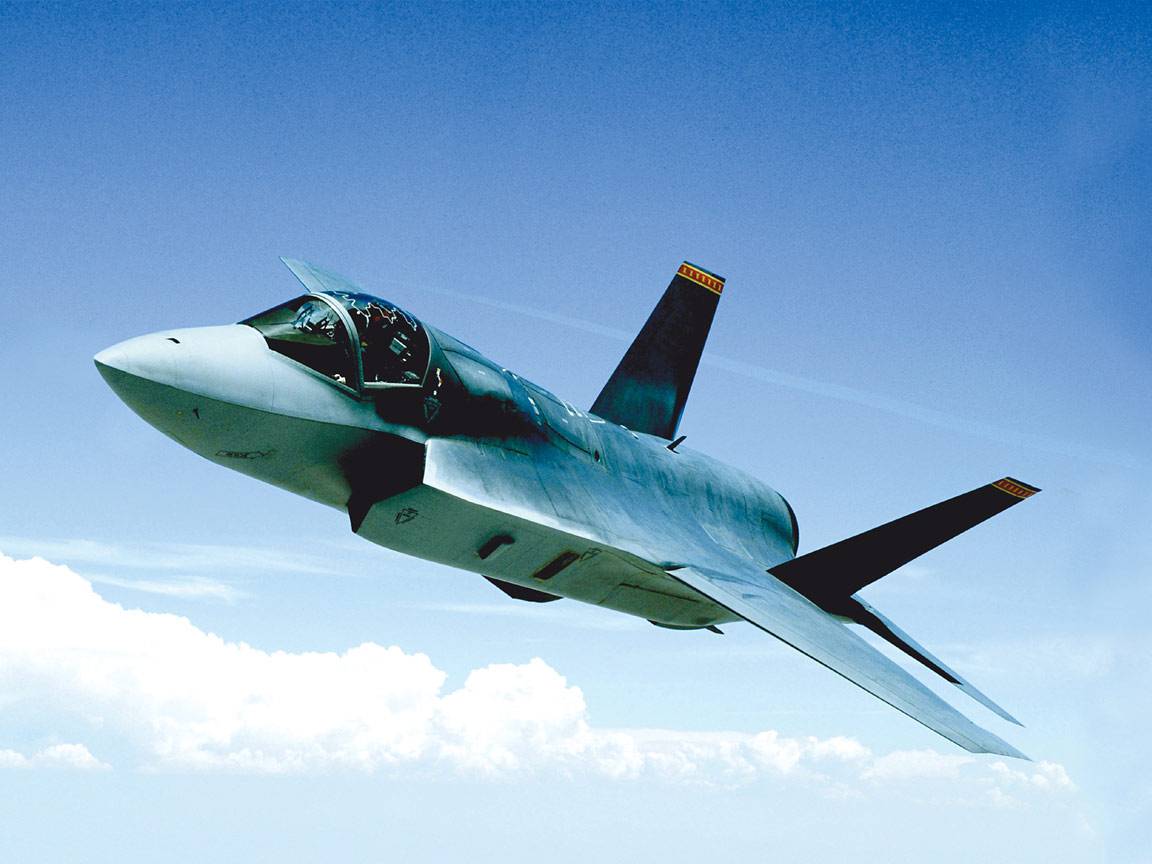

Lockheed Martin F-35 Lightning II фото
Летные характеристики истребителя JSF практически не отличаются от характеристик самолетов этого класса, стоящих на вооружении ведущих стран мира на начало XXI в., однако новейшее бортовое обозначение, устанавливаемое на самолете, позволит получить неоспоримое преимущество в боевой обстановке перед воздушным противником.
Модификации
- F-35A. Наиболее простая и самая массовая модификация самолета, предназначенная для ВВС США и их союзников. Этот истребитель использует обычные взлетно-посадочные полосы наземных аэродромов.
- F-35I. Самолет, разработанный для ВВС Израиля. По сути, это обычная «сухопутная» версия машины (F-35A), на которую установлена часть израильского оборудования: БРЭО, в том числе система РЭБ и СУО, а также оборудование кабины.
- CF-35. Вариант самолета F-35A для ВВС Канады. От стандартной модели отличается только наличием тормозного парашюта (из-за обледенелых ВПП) и изменением в системе дозаправки в воздухе.
- F-35B. Модификация с укороченным (вертикальным) взлетом и вертикальной посадкой, разработанная для американского КМП. Этот самолет планируют сделать основой ударной мощи новых десантных кораблей типа «Америка», которые по сути являются легкими авианосцами. Пока закупать истребители этой модификации планирует только Италия, а Великобритания уже официально отказалась от него.
- F-35C. Модификация самолета, разработанная для военно-морских сил США и Великобритании. Она предназначена для взлета с палубы авианосца с помощью катапульты и приземление на нее с использованием финишера (у самолета есть посадочный крюк). Этот вариант истребителя отличается увеличенным крылом и хвостовым оперением, что позволяет ему более уверенно маневрировать на небольших скоростях и увеличивает полезную нагрузку. F-35C имеет вдвое большие радиус действия по сравнению с F/A-18C.
Все модификации истребителя F-35 унифицированы на 70-90 %.
История создания и первое производство
Экспериментальный X-35 на базе в Палмдейле Калифорния (англ. United States Air Force Plant 42)
F-35 является закономерной эволюцией экспериментального X-35, дизайн которого который был разработан в рамках программы Joint Strike Fighter (JSF). В настоящее время производящийся и дорабатывающийся Lockheed Martin командой из подразделения военно космической промышленности. Сама программа JSF была разработана чтобы заменить американских военные самолеты F-16, A-10, AV-8B, F/A-18 (за исключением нового E/F “Super Hornet”), и в целом определить облик самолета будущего. Так же чтобы сократить стоимость разработки, производства и эксплуатационных затрат, общий дизайн был запланирован в трех вариантах, имеющих 80% взаимозаменяющихся частей:
- F-35A, наземный вариант с обычным взлетом и посадкой (CTOL).
- F-35B, вариант для взлета с коротких полос и вертикальной посадкой (STOVL).
- F-35C, палубная версия CATOBAR (CV).
16 ноября 1996 года бы объявлен конкурс на разработку многоцелевого ударного истребителя нового поколения (JSF). Который в октябре 2001 года выиграл Lockheed Martin, с новейшим дизайном X-35, отобрав контракт у Boening (X-32). Хотя оба самолета легко достигли а местами даже превысили требования, X-35 бы принят как более перспективный с меньшими рисками и большим потенциалом модернизации. На все дальнейшие разработки Lockheed Martin было присвоено самолету новое название F-35.
В 2006 году George Standridge предсказал, что F-35 будет в четыре раза более эффективен, чем любой истребитель в воздушном бой, в восемь раз более эффективен в против наземных целей, и в три раза более эффективен в разведке и подавлении противовоздушной обороны. Имея про этом большую дальность и требуя меньшее материально-техническое обеспечение вкупе с более низкой ценой, дешевым обслуживанием и даже более легким обучением пилотов. А дизайн заложенный в F-35 должен был служить вплоть до 2040.
9 декабря 2008 года, Lockheed Martin выкатила первый экспериментальный образец F-35A, названный AF-1. Это был первый F-35 построен полным циклом производства на котором уже в будущем с 2010 года будут собираться F-35As.
Основные характеристики
Перечисляя технические характеристики самолета Ф-35, придется называть их для каждой модификации, так как у этих самолетов разные показатели. Но есть и общие сходства. В частности, все они рассчитаны только на 1 человека. Длина самолета Ф-35 «А» и «В» составляет 15,57 м. Длина корпуса модификации «С» равна 15,67 м. Высота истребителя «А» – 4,38 м, «В» – 4,36 м, «С» – 4,48 м.
Размах крыльев у первых двух воздушных судов равен 10,67 м, а у самолета Ф-35 С – 13,11 м. Площадь одного крыла у первого лайнера и второго (А и В) составляет 42,7 м2, а у третьего (С) – 58,3 м2. Что касается массы, она тоже разная. Пустой истребитель «А» весит 13 290 кг, «В» – 14 650 кг, «С» – 15 785 кг. Величина нормальной взлетной массы составляет:
- модификации «А» – 24 350 кг;
- «В» – 22240 кг;
- «С» – 25 896 кг.
Истребитель F-35 на взлетной полосе
У всех этих авиалайнеров практически одинаковые двигатели. Тип двигателя турбореактивный 2-контурный, оснащенный форсажной камерой. Максимальная тяга 1 × 13000 кгс. Различаются лишь модели двигателей. У всех установлены такие агрегаты Pratt&Whitney. Самолет Ф-35 А оснащен двигателем 100 (модель). Модель двигателя истребителя «В» – 400, «С» – 600.
Крейсерская скорость равна 850 км/ч. Максимальная скорость F-35 составляет 1930 км/ч. Дальность полета модели «А» – 2200 км, самолет «В» способен пролетать 1670 км, а максимальная дальность полета модификации «С» равна 2520 км. Боевой радиус действия без дозаправки равен: у «А» – 1080 км, у «В» – 865 км, у «С» – 1140 км. Максимальная продолжительность полета составляет 2,6 ч. Максимальная высота, на которую способен взлетать этот истребитель, составляет 18 200 м.
Максимально допустимая эксплуатационная перегрузка у модели «А» равна +9 G, у «В» +7 G, у «С» +7,5 G. При нормальной взлетной массе допускается нагрузка на крыло:
- «А»: 569 кг/м²;
- «В»: 520 кг/м²;
- «С»: 606 кг/м².
При нормальной взлетной массе тяговооруженность равна 0,8 (у модификации Ф-35 А), 0,88 (у «В»), 0,75 (у «С»). При максимальной взлетной массе тяговооруженность равна 0,67; 0,72; 0,64 соответственно. Самолет Ф-35 А оснащен встроенной 4-ствольной пушкой со 180 снарядами. Модель «В» оснащена авиационной пушкой с 220 снарядами. Самолет модификации «С» имеет такую же пушку, как Ф-35 В.
F-35 «Лайтнинг-2» будет участвовать в тендере ВВС Канады по закупке новых истребителей
Канадское правительство в рамках открытого тендера по закупке нового боевого самолета для замены CF-18 «Хорнет» не будет исключать из перечня потенциальных кандидатов истребитель F-35 «Лайтнинг-2», от закупки которого оно отказалось ранее ввиду его высокой стоимости. Как сообщает «Джейнс дифенз уикли» со ссылкой на заявление министра национальной обороны Канады Харджита Саджана (Harjit Sajjan), 18 февраля на ежегодной обороной конференции CDA (Conference of Defence Associations) министр получил полномочия на проведение конкурса, в котором примут участие несколько подрядчиков, в том числе «Локхид Мартин» (Lockheed Martin) с F-35.
Наступило время окраски
Производитель предлагает 2 варианта окраски: AF-06 (основной серый и светлый нос); AF-01 (основной серый, светлый нос и темные вертикальные стабилизаторы). Во время поиска информации по самолету в сети попались следующие фото: По декалям они очень похожи на вариант AF-06, но с дополнительно выделенными светлыми элементами. Решение об окраске было принято. Окраска производилась кистями №1 и №3 акрилом от TAMIYA. Сначала корпус целиком закрашивался в серый цвет (XF-77 IJN GRAY (SASEBO ARSENAL)), а затем нос и элементы экстерьера выделялись светло-серым XF-19 SKY GREY. Другие элементы окрашивались в следующие цвета:
- ниши шасси, стойки шасси, отсеки для бомб – XF-2 FLAT WHITE;
- штоки стоек шасси – XF-16 FLAT ALUMINUM;
- резина шасси – XF-69 NATO BLACK;
- бомбы – XF-2 FLAT WHITE, XF-7 FLAT RED;
- ракеты – XF-23 LIGHT BLUE, XF-2 FLAT WHITE;
- внешняя сторона сопла – смесь XF-72 BROWN (JGSDF) и X-33 BRONZE;
- концы лепестков сопла и внутренняя часть – XF-2 FLAT WHITE;
- огни на концах крыльев – XF-7 FLAT RED, XF-26 DEEP GREEN.
Третьей доработкой модели является добавление тормозных магистралей на задние стойки из телефонного провода, изъятого из изоляции (XF-77 IJN GRAY (SASEBO ARSENAL)), по упрошенной схеме без крепежных колец на стойках. Фиксация – супер-клеем. Для ниш шасси и отсеков бомб применялась смывка черной акварелью. Расшивка обозначалась простым карандашом, так как на фото прототипов не видно ее сильного выделения. На данном этапе не собранным оставался фонарь кабины (на фото не приведены ответные травленые элементы замков). Порадовало и наличие травленых петель подъема фонаря. Изнутри переплет окрашен XF-69 NATO BLACK, а снаружи – XF-19 SKY GREY. После установки фонаря, нанесения декалей и финишного покрытия XF-86 FLAT CLEAR проект был завершен.
Предназначенный для борьбы
Як-141 был предназначен для перехвата воздушных целей, ведения ближнего боя, нанесения ударов по наземным и надводным целям. Самолет мог эксплуатироваться на взлетно-посадочных площадках ограниченных размеров и в корабельных условиях. Як-141 взлетал вертикально с коротким разбегом с помощью подъемных двигателей и поворотом сопла маршевого двигателя на 65° по мере роста тяги и ускорения движения самолета, с «точечным» взлетом, когда длина разбега не превышает пяти метров, а сопло также отклоняется, но уже при полной тяге на форсаже до начала разбега.
Интересно отметить, что планер самолета уже тогда состоял на 26% из композитных материалов, включая углепластиковые поверхности хвостового оперения, закрылки, носки и наплывы крыла. Остальная конструкция в основном была выполнена из алюминиево-литиевого сплава. Силовая установка была комбинированная и аналогична СУ Як-38. Она состояла из подъемно-маршевого двигателя Р-79 генерального конструктора В. Кобченко и двух подъемных РД генерального конструктора А. Новикова.
Летчиком-испытателем этого самолета стал А. Синицын, шеф-пилот фирмы, заместитель главного конструктора по летным испытаниям. Первый полет нового Яка состоялся в начале марта 1987-го. Спустя три года он взлетел и сел вертикально.
Описание
F-35 относится к истребителям пятого поколения, при его создании активно использовался опыт, полученный при создании F-22 Raptor. Следует отметить, что F-35 оснащен даже более продвинутой авионикой, чем «Раптор». БРЭО истребителя, несомненно, является наиболее сильной стороной этой боевой платформы. В состав радиоэлектронного комплекса F-35 входят:
Многофункциональная РЛС с активной фазированной антенной решёткой второго поколения AN/APG-81, которая одинаково эффективно может обнаруживать цели как на земле, так и в воздухе.Электронно-оптическая система AN/AAQ-37, в состав которой входит шесть инфракрасных сенсоров, расположенных на разных сторонах фюзеляжа. Она позволяет определять пуски баллистических ракет на расстоянии в 1300 км, обеспечивает навигацию при пилотировании как в дневное, так и в ночное время, предупреждает пилота о ракетной атаке, определяет месторасположение зенитных орудий, находит воздушные цели и сопровождает их.Пассивная разнонаправленная инфракрасная камера CCD-TV с высоким разрешением, которая может проводить целеуказание на значительных дистанциях, находить вражеские объекты на земле и в воздухе. Она же предупреждает летчика об облучении самолета лучом лазера.Система установки индивидуальных помех AN/ASQ-239.Система целеуказания и индикации, которая интегрирована в шлем пилота и позволяет ему управлять машиной с помощью движения головы и глаз. Шлем летчика F-35 вообще можно назвать уникальным: он позволяет пилоту видеть буквально сквозь кабину. Такая способность обеспечивается большим количеством видеодатчиков, расположенных на фюзеляже машины. Также в шлем вмонтированы системы, которые с помощью выведения изображений и звука информируют пилота об условиях полета.В кабине установлен широкоформатный сенсорный дисплей PCD, на котором отображается информация, связанная с полетом и функционированием систем истребителя. Также на него выводятся места дислокации вражеских систем ПВО и возможные маршруты их обхода.Система голосового распознания, с помощью которой летчик может управлять некоторыми системами F-35.Истребитель оснащен целым рядом передовых систем прицеливания и связи. В их число входит комплекс обмена данными Link 16, который часто именуется «небесным интернетом».
В конструкции самолета широко использованы композитные материалы и новейшие технологии. F-35 выполнен по технологии «стелс», разработчики не раз заявляли, что его заметность на экранах радаров даже меньше, чем у F-22. Для уменьшения ЭПР вооружение самолета находится во внутренних отсеках, хотя оно может быть размещено и на внешних узлах подвески. Форма истребителя также способствует уменьшению его заметности на экранах радаров.
Следует отметить, что грузовой отсек модификации F-35В меньше, чем на F-35А и F-35С из-за размещения вентиляторной установки.
Модификации истребителя А и С оснащены двигателями Pratt & Whitney F135, который можно назвать дальнейшим развитием F119, установленным на «Рапторе». На модификации с укороченным взлетом стоит F-35B, в разработке которого принимала участие британская компания Rolls-Royce Defence. Изначально перед разработчиками истребителя не ставилась задача обеспечить возможность сверхзвукового крейсерского полета, однако руководство Lockheed Martin утверждает, что F-35 способен лететь на скорости 1,2 Маха примерно 240 км.
Интересна конструкция силовой установки модификации F-35В. За кабиной пилота у нее установлен вентилятор, который связан жесткой передачей с двигателем, сверху и снизу закрыт створками. Во время зависания вентилятор начинает работать, а сопло двигателя отклоняется вниз почти под прямым углом (95°). Управление истребителем по рысканию и крену осуществляется с помощью дополнительных сопел. Взлет и посадка полностью контролируется бортовым компьютером, что здорово упрощает жизнь летчику.
Следует отметить, что F-35B может взлетать и вертикально, правда при небольшой боевой нагрузке и неполных баках.
На F-35 использовано электрогидростатические приводы рулевых поверхностей, что позволило полностью отказаться от общесамолетной гидравлической системы и значительно уменьшить массу истребителя.

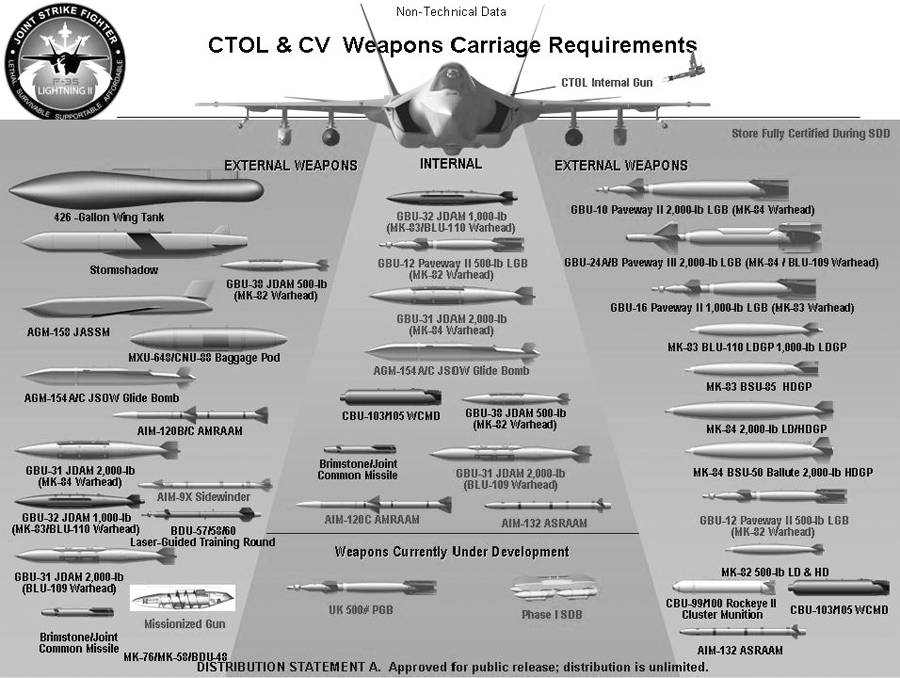

F-35 может использовать широкую номенклатуру вооружения. Все три модификации самолета вооружены автоматической 25-мм пушкой GAU-22/A, которая расположена над левым воздухозаборником. Ее боекомплект составляет 180 снарядов.
Стоимость и проблемы проекта
Программа пережила F-35 целую серию перераспределений бюджета удорожаний и задержек производства. Начиная с 2006 года начались первые проблемы с бюджетом, например чрезмерный параллелизм и большое кол-во изготовителей частей намного большей стоимости первых нескольких сотен F-35. К тому же многочисленный переоборудования и модификации внутренних узлов в рамках доводки первой серии еще больше взвинчивали производство. В ноябре 2010, GAO обнаружили, что внесение даже небольших изменений в истребитель заставляло менять целые сборочные линии у множества поставщиков. И небольшая ошибка одного из них приводила к огромным затратам.
Примерная схема общих взаимозаменяемых деталей F-35 (A/B/C).
21 апреля 2009 года, СМИ со ссылкой на источники в Пентагоне, сказали, что в течение 2007 и 2008, шпионы украли несколько терабайтов данных касающихся дизайна и электронной системы F-35. Что привело к огромному ущербу в стоимости и развитии систем. Lockheed Martin пришлось отклонить те решения в конструкции которые были скомпрометирован.
9 ноября 2009 года, Эштон Картер, заместитель министра обороны по закупкам, технологиям и логистике, признал, что в Пентагоне команда по оценке (JET) должна будет пересмотреть бюджет, что компенсировать вырисовывающиеся отклонения, и они сделают все возможное что бы их уменьшить.
11 марта 2010 года, отчет от Government Accountability Office Комитета Сената США по вооружённым силам, прогнозирует общую стоимость одного F-35A в районе $ 113 млн. Пентагон сообщил, что программа F-35 превысил свои первоначальные сметы по стомости более чем на 50 процентов. Внутренний доклад гласил о критических изменениях в проекте, JSF теперь не говорится, что высокая доступность и небольшие расходы являются основным приоритетом. Доклад настаивает, что F-35 станет “основным американский истребителем противовоздушного боя”, и период разработки должен быть расширен на дополнительные 13 месяцев а бюджет увеличен еще на 3 млрд.
В ноябре 2010 года в рамках мер по сокращению расходов, сопредседатели Национальной комиссии по бюджетной ответственности и реформе предложили отменить модицикацию F-35B. Air Magazine группа сообщила, что “чиновники Пентагона” рассматривают вариант отказа от F-35B, потому что его малая дальность не позволит раскрыть всех преимуществ малой заметности. Консультант Lockheed Martin Loren B. Thompson сказал, что этот слух был результатом обычной напряженности в отношениях между ВМС США и Корпуса морской пехоты, и нет никакой альтернативы F-35B заменяющему AV-8B Harrier II.
В мае 2011 года, Пентагон заявил что новая цена в 133 млн не доспутима. Япония предупредила, что это может остановить их от покупки, рост дальнейшей цены не допустим. Канада так же обьявила что задумается, если цена буде дальше расти. По прогнозам США стоимость разработки уже достигла 323 млрд что делает ее самой дорогой за всю историю. В 2012 году общая стоимость жизненного цикла F-35 была оценена в $ 1,51 трлн. Чтобы уменьшить эту высокую стоимость жизненного цикла в течение 50- год жизни, ВВС США рассматривает снижение роли корпорации Lockheed Martin и поиск новых подрядчиков.
В 2012 году во избежание дальнейшего задержки и перепроектирования, МО США приняло уменьшенный радиус действия для F-35A и более длительный разбег для F-35B. Так же по оценкам радиус F-35B снизился на 15 процентов. на встрече в Сиднее в марте Соединенные Штаты обязались, что задержек программы больше не будет.
В 2013 году Lockheed Martin начал увольнять рабочих на заводе Форт-Уэрт, где были собраны первые F-35s. Они сказали что это необходимо для уменьшения расхордов на постройку самолетов. Пентагон пообещал продолжить финансирование программы насколько если это возможно. По состоянию на 2014, программное обеспечение является основным приоритетом разработки для F-35.
В июле 2013 года, было заявлено о новых задержках из за программного обеспечения и работы датчиков.
В 2014 году стоимость самолета опустился ниже 100 млн в первый раз, и ВВС ожидается и дальнейшего падения затрат.
Отчет 2014 Дж Майкл Гилмор заявил, что новые задержки программного обеспечения могут отодвинуть работы по проекту еще на 13 месяцев. [1
В 2014 году американский сенатор Джон Маккейн заявил что все проблемы с перерасходами и задержками связаны с “блатом” при заключении контрактов.
В итоге на 2014 го известно что самолет получился на 93% дороже, а эксплутационные расходы 79% выше.
Выводы
Как и было сказано в начале, ощущения которые оставил в памяти этот проект – двойственные. Модель, как мне кажется, вышла красивой и удачной, на ней впервые были применены метод «сухой кисти», добавление магистралей на стойки шасси и доработка отсека дозаправки. Другим моментом, которым запомнится этот проект стали подгоночные работы по корпусу, которые стали для меня дополнительным опытом в модельном деле. Начинающим моделистам этот набор я рекомендовать бы не стал. Начинать надо с чего-то более легкого. Опытному мастеру не сложно будет побороть указанные сложности и внести доработки, сверх указанных здесь. Тем не менее, проект принес дополнительный опыт, положительные эмоции, а модель стоит на полке и радует своей грацией.P.S. В данный момент на «стапеле» находится бронированный бульдозер D9R от Meng в масштабе 1/35.
