Самолет АН-24

Самолет Ан-24 — видео

Первый полет лайнера из этой серии осуществился 58 лет назад. Затем, спустя несколько лет, его подвергли модернизации, превратив в транспортный самолет, которому дали название Ан-24Т. Однако, его технические и эксплуатационные характеристики говорили о том, что это скорее грузовая машина, чем транспортная. Несмотря на это, здесь не был предусмотрен даже грузовой люк, не говоря уже о погрузочной рампе. Загрузка и разгрузка осуществлялась через люки, предназначенные для пассажиров. Однако, в этой транспортной модели в грузовом отсеке был заметно усилен пол. Далее, с правой стороны проделали люк для загрузки грузов.

Качественное улучшение взлетных и полетных характеристик воздушного судна АН-24 было отмечено после того, как его оснастили мощным реактивным двигателем.

Получился сверхзвуковой самолет Ан-24, фото которого можно посмотреть в галерее. Несмотря на успешные испытания этой модели, у руководства транспортной авиации появилось много претензий и замечаний. Их интересовало, почему в хвостовой части самолета нет люка для принятия грузов. Это была не единственная причина, которая стала толчком для решения о создании новой машины, способной удовлетворить все требования руководства страны.

Проектированием транспортного лайнера занялись специалисты КБ Антонова в 1965 году, тогда за основу они взяли модель Ан-24. Доскональные испытания модернизированного лайнера проводили в течение двух лет

Поскольку машина предназначалась для военных, то большое внимание уделяли десантированию парашютистов. В серийное производство модернизированный лайнер поступил в 1966 году

Его созданием занимались специалисты иркутского авиастроительного завода.

Данную модель выпускали до 1979 года. До этого времени создали свыше 1200 машин. Их подавляющее большинство собрали на в Киеве. Летными качествами самолета заинтересовались многие руководители авиакомпаний, что сделало модернизированную модель очень востребованной. Лайнер стали эксплуатировать почти на всех внутренних рейсах Советского Союза, а это свыше 450 направлений. Вскоре самолетом Ан-24 заинтересовались зарубежные перевозчики и его стали экспортировать в 25 стран мира.

Первым серийным вариантом стал лайнер Ан-24А. После его модернизации, самолетостроительные компании приступили к производству модели Ан-24Б. У самолета увеличили взлетную массу. До 1970 года таких машин было выпущено 400 экземпляров. Самым массовым вариантом стала модель Ан-24РВ. Ее отличало от предшественников наличие дополнительного двигателя, что значительно улучшило взлетные и летные характеристики самолета.

Проектируя воздушное судно, конструкторы особое внимание уделили надежности и простоте управления лайнером. В связи с этим здесь было создано дублированное пилотирование, что позволяет управлять самолетом каждому пилоту из своего кресла

Такая система является уникальной, поскольку в случае отказа одного пульта, управление лайнером может взять на себя второй пилот. Кроме того, здесь предусмотрена система автопилотирования, которая существенно облегчает работу летчиков.

Первая модель была оснащена самым надежным радиолокационным оборудованием того времени. Этот вариант пассажирского самолета вмещал в себя 50 человек и был предназначен для перелетов на малые расстояния. Это были местные авиалинии. Эксплуатационный ресурс модернизированного воздушного судна был увеличен до 50000 часов полета, что считалось хорошим показателем того времени.

Затем выпустили более комфортабельную модель, однако, в ней было уменьшено количество пассажирских мест. При необходимости пассажирский самолет Ан-24 можно быстро переоборудовать в грузовой вариант. Это осуществляется достаточно быстро, благодаря съемным креслам. Немаловажным достоинством лайнера является возможность посадки на заснеженные, а также размокшие взлетно-посадочные полосы. Кроме того, самолету не требуется слишком длинный разгон – достаточно 650 метров.

В серийное производство воздушные суда Ан-24 поступили в 1962 году. Тогда же закончилось их тестирование, затянувшееся на два года.

Свой первый рейс с людьми на борту лайнер осуществил в сентябре этого же года. Спустя месяц, самолеты Антонова начали летать по маршруту Киев — Херсон. Вскоре они стали обслуживать маршрут Москва — Воронеж — Саратов.

Краткая история

Разрабатывать в КБ летательный аппарат начали в 1958 г. с целью использовать его для перелетов на маршрутах малой и средней дальности с возможностью осуществлять посадку на грунтах и в неподготовленных аэропортах. Уже в октябре 1959 г. экипаж под командованием летчика-испытателя Лысенко осуществил пробный полет из Киева в Херсон.

Затем самолет модели АН 24 проходил все необходимые испытания и тестирования, в серийное производство был запущен только в начале 1962 г. Октябрь этого года ознаменовался первым рейсом самолета с пассажирами. В советский период данный тип самолета был достаточно востребованным – на эти машины приходилась чуть ли не треть всего пассажирооборота страны.

Почти 20 лет продолжалось производство антоновского изобретения, что позволило оснастить советскую авиацию большим количеством пассажирских, технических и военных машин. Один только Киевский выпустил за эти годы 1028 самолетов различной модификации.

Модификации самолетов АН-24

Кодовые приставки в наименовании модели	Краткое описание
Без кода	Первые серийные машины, которые начали выпускать в 1962 г.
А	Выпущено таких самолетов в начале 60-х годов 200 шт., рассчитанных на 44 пассажирских места
Б	Изготовлено всего 400 лайнеров для перевозки пассажиров. Имеет увеличенную взлетную массу (до 21 т), рассчитан на 52 места
В	Начал выпускаться с 1964 г. как экспортный вариант
ЛП	Переоборудованная модель для использования в тушении лесных пожаров
ПС	Эти самолеты созданы в качестве поисково-спасательной техники
Р	Данная модель была изготовлена для проведения радиоконтроля и разведки
Т	Исключительно военный транспорт, имеющий несколько дверей: одну – в хвостовой части левого борта, вторую – широкую грузовую в передней части фюзеляжа и люк в хвосте
УШ	Предназначен для обучения летного состава, поэтому оснащен дополнительными штурманскими местами
ФК	Изготовлено 115 самолетов совместно с конструкторским бюро Бериева для проведения фотокартографических съемок
ШТ	Штабной вариант первой модификации
«Торос»	Рассчитан на работу в суровых условиях Севера – использовался в ледовой разведке
«Троянда»	Это своего рода летающая лаборатория, которую использовали для поиска подводных лодок
«Нить»	Модель появилась в 1974 г. для применения в исследовательских работах по изучению природных ресурсов Мирового океана и земельных недр

В модификации имеются еще промежуточные варианты моделей самолета, которые переоборудовались для использования в различных сферах народного хозяйства и для нужд армии.

Китайская модель Xian Y-7 (вариант российской машины АН-24РВ) прошла глубокую модернизацию на Сианьском авиазаводе, в результате чего получился самолет Xian MA60. На базе Y-7 в Китае выпускается еще одна модель – летающий радар ДРЛО.

В Советском Союзе выпуск самолетов АН-24 прекратился в 1979 г. как морально устаревших моделей. По расчетным данным самого Антонова, технический ресурс разработанных им машин составляет 15 эксплуатационных лет. Несмотря на то, что «Настеньки» (так ласково в народе называют эти самолеты) уже сняты с производства, многие модели в России и зарубежье еще продолжают использоваться.

История самолёта

К разработке нового воздушного судна, предназначенного для эксплуатации на местных авиалиниях, приступили в 1958 году. В постановлении правительства, которое и дало толчок этой разработке, было указано, что новый самолёт должен перелёты протяжённостью до 400 километров, обладать грузоподъёмностью в 4000 килограмм, а также поддерживать скорость крейсерского хода в 450 километров в час. Уже в 1959 году, всего через год после начала разработок, первый экземпляр этого самолёта совершил свой первый полёт.

В 1960 году конструкторы разработали обновление этого авиалайнера, в котором на правой гондоле разместили новый реактивный двигатель, который обладал тягой в 900 кгс. Использование дополнительного двигателя значительно улучшало технические характеристики самолёта и давало ему большие преимущества при взлёте.

Государственные испытания, которые проходила машина в 1963 году, прошли более чем успешно, однако представители начальства транспортной авиации выдвинули множество претензий к обновлённой версии Ан-24. В первую очередь они отмечали отсутствие в хвосте самолёта грузового люка. Кроме этого имелась масса иных нареканий. Такие обстоятельства спровоцировали разработку и создание нового самолёта, который отвечал бы всем необходимым требованиям.

Ан-24 нового образца начали проектировать в 1965 году, начиная с которого, вплоть до 1966 года, проводились и государственные испытания нового самолёта

Больше внимание уделялось возможности десантирования с борта. В конце 1966 года в Иркутстке началось серийное производство этого улучшенного воздушного судна

Особенности конструкции

По тем временам, воздушное судно Ан-24 имело великолепные лётно-технические характеристики. Два турбовинтовых двигателя вырабатывали мощность в 2500 лошадиных сил. Они были снабжены винтами, на каждом из которых располагалось 4 лопасти, диаметров в 4 метра.

В крыльях самолёта располагались топливные баки, обеспечивающие подачу топлива к двигателям. Интересно, что на каждый двигатель приходилось два бака, обслуживающих его, но в то же время можно было переключиться в режим. в котором все 4 бака объединялись в единую систему. Даже при отказе какого-либо двигателя самолёт мог добраться до пункта назначения, а дальность его полёта составила 1000 километров, что более чем вдвое превысило изначальный план.

За самолётом отмечалось полное соответствие всем требованиям и стандартам, которые касаются управляемости, устойчивости, и другим подобным характеристикам. Таким образом, новое воздушное судно по всем параметрам соответсвовало самолётам такого класса.

Оперение воздушного судна — однокилевое, оборудованное форкилем. Крылья были удлиннены и имели форму трапеции кессонного типа. Шасси представляло собой систему из трёх опор, убираемых в фюзеляж. На каждой опоре располагалось два колеса с установленными на них системами торможения.

Достоинства конструкции

В фюзеляже был увеличен полезный объём — это было достигнуто высоким расположением центроплана, также самолёт был оснащён специальной системой, которая не допускала обледенения корпуса. Аэродинамические свойства крыла были повышены за счёт отсутствия разрывов крыла в верхней части. Благодаря закритическому углу атаки и отсутствию срыва потока была достигнута как продольная, так и поперечная устойчивость воздушного судна.

Ан-24 можно было эксплуатировать даже на грунтовых аэродромах, так как его двигатели располагались достаточно высоко, чтобы в них не затягивало посторонние предметы. Высокое расположение крыла обеспечивало облегчение погрузочных работ и благоприятно сказывалось на обзоре, который открывается пассажирам.

Технические характеристики

Экипаж этого самолёта включал в себя от 5 до 7 человек. Вес составлял 13,3 тонн, длина — 23,52 метра, размах крыльев — 29,2 метра, высота — 8,32 метра. Площадь крыла достигала 72,46 метров квадратных. Коммерческая нагрузка составляла 4,6 тонн. За один перелёт самолёт мог перевезти 48 пассажиров.

Другие характеристики воздушного судна:

Скорость крейсерского хода — 490 км/ч;
Практический потолок — 9,1 км;
Разбег — 500 м;
Перегоночная дальность — 2820 км;
Практическая дальность — 990 км;
Максимальная скорость — 540 км/ч.

Особенности и характеристика самолета Ан-24

Ан-24 имел великолепные летные характеристики. Все обслуживание самолета в полете могут осуществлять 7 человек, а именно: командир самолета, штурман, второй пилот, бортмеханик, радист и два бортоператора. На данную машину было установлено два турбовинтовых двигателя, которые имели больше чем 2,5 тысячи лошадиных сил каждый. Они были оснащены винтами с четырьмя лопастями, которые имели диаметр почти 4 метра.

Топливо к двигателям поступает с 4 баков, которые расположены в крыльях самолета, причем каждое крыло имеет по два бака, которые обеспечивают соответствующий двигатель, также существует возможность объединения всех баков в одну систему. При работе двух двигателей в оптимальном режиме при нагрузке в 5,5 тонн самолет может проделать путь в тысячу километров. Даже при отказе одного из двигателей самолет может продолжить полет и добраться до пункта назначения. Данный самолет полностью соответствует требованиям на устойчивость и управляемость, которые выдвигаются пассажирским авиалайнерам этого класса.

Строение корпуса Ан-24 является цельнометаллическим монопланом, на котором были высоко расположены крылья. Весь корпус самолета исполнен как гермокабина, которая делится на переднее и заднее грузовое отделение, пассажирскую кабину и кабину пилотов. Сюда также входит гардероб, туалет, буфет и вестибюль. Весь корпус данного самолета имеет двадцать окон. В борту самолета продуманы аварийные выходы.

Оперение однокилевое, на котором был установлен форкиль. Крыло имеет вид трапеции кессонного типа и большое удлинение. Составляющими единицами крыла являются два лонжерона, однощелевые закрылки, которые способны отклоняться. Система шасси была представлена тремя опорами, которые убирались в корпус самолета. Каждая опора шасси имеет двойные колеса, на которых установлены тормозные системы.

Обслуживание самолета электроэнергией производили два генератора, которые были установлены на двигателях. Они предоставляли постоянное напряжение в 27 вольт, а также трехфазное напряжение в 36 вольт. В случае аварии или поломки генераторов самолет мог питаться от двух аккумуляторов.

Как и на многих других моделях самолетов, Ан-24 оснащен системой, которая не дает возможности обледенения фюзеляжа. Больше всего склонны к обледенению воздухозаборники двигателей и крылья. Чтобы избежать данной проблемы, конструкторами была продумана воздушно-тепловая система, которая питается от электричества. В случае разгерметизации корпуса самолета была продумана система, которая может обеспечить кислородом всех людей на борту.

При проектировании особое внимание конструкторов было обращено на надежность и легкость управления. Оба пилота имели возможность управлять судном, поскольку управление было дублировано у каждого из них

Это было сделано на случай отказа одного из пультов управления. Эта модель самолета имеет электрический автопилот, который значительно облегчает работу пилотам. Авиалайнер Ан-24 имел достаточно современное и надежное радиолокационное оборудование на то время.

Пассажирская модель Ан-24 была рассчитана на перевозку 50 пассажиров и их багажа на небольшое расстояние. Как правило, их использовали для местных пассажирских перевозок. Ресурс использования нового самолета Ан-24 был увеличен до 50 тысяч часов полета, этот показатель был наибольшим на территории всего СССР.

При необходимости Ан-24 можно изготовить в более комфортабельной версии, в этом случае количество пассажиров может быть значительно меньшим в зависимости от заказа. Модели этого самолета можно с легкостью переоборудовать в грузовой вариант или грузо-пассажирский. Такие метаморфозы с салоном самолета можно проделывать очень быстро, поскольку пассажирские кресла являются съемными.

Преимуществом данной модели является также то, что его можно эксплуатировать во все сезоны года, на нем можно производить посадку на заснеженных, песчаных и размокших аэродромах. Взлет и посадку Ан-24 может осуществлять на достаточно коротких взлетных полосах, потому что ему нужно всего-навсего 650 метров для отрыва от земли.

Данная модель отличается от остальных высокой экономичностью полета, что позволяет эффективно его использовать даже на коротких маршрутах в 250 километров. Тем более что в таком случае желающих воспользоваться услугами авиакомпаний очень много.

Самолет Ан-24 по праву стал родоначальником целого семейства самолетов разного назначения. На сегодняшний день существует более 40 модификаций данной машины.

Катастрофы и аварии Ан-24

По статистическим данным на начало 2014 года было утеряно 162 машины АН-24. Все потери были связаны с такими факторами, как авиакатастрофы, некоторые машины были уничтожены на земле в ходе военных действий. В результате катастроф за все время использования этого самолета погибло 2120 человек, 29 из них были на земле во время крушений. Пассажирский самолет Ан-24 пытались угнать 33 раза, при этих попытках погибло 4 человека.

Разработка проекта ближнемагистрального самолета, для местных авиалиний с турбовинтовыми двигателями, началась в связи с потребностью замены устаревшего самолета Ил-14, на котором использовались поршневые двигатели. Данный проект, под номером 32-40, был предложен конструкторским бюро имени Антонова в 1956 году.

После утверждения проекта, в 1958 году, началась разработка самолета. Согласно техническому заданию, проектируемый самолет, должен был использоваться в широком диапазоне температур, совершать посадку на небольшие и неподготовленные аэродромы, совершать полет с полезной нагрузкой не меньше четырех тонн и иметь дальностью полета не менее 500 километров.

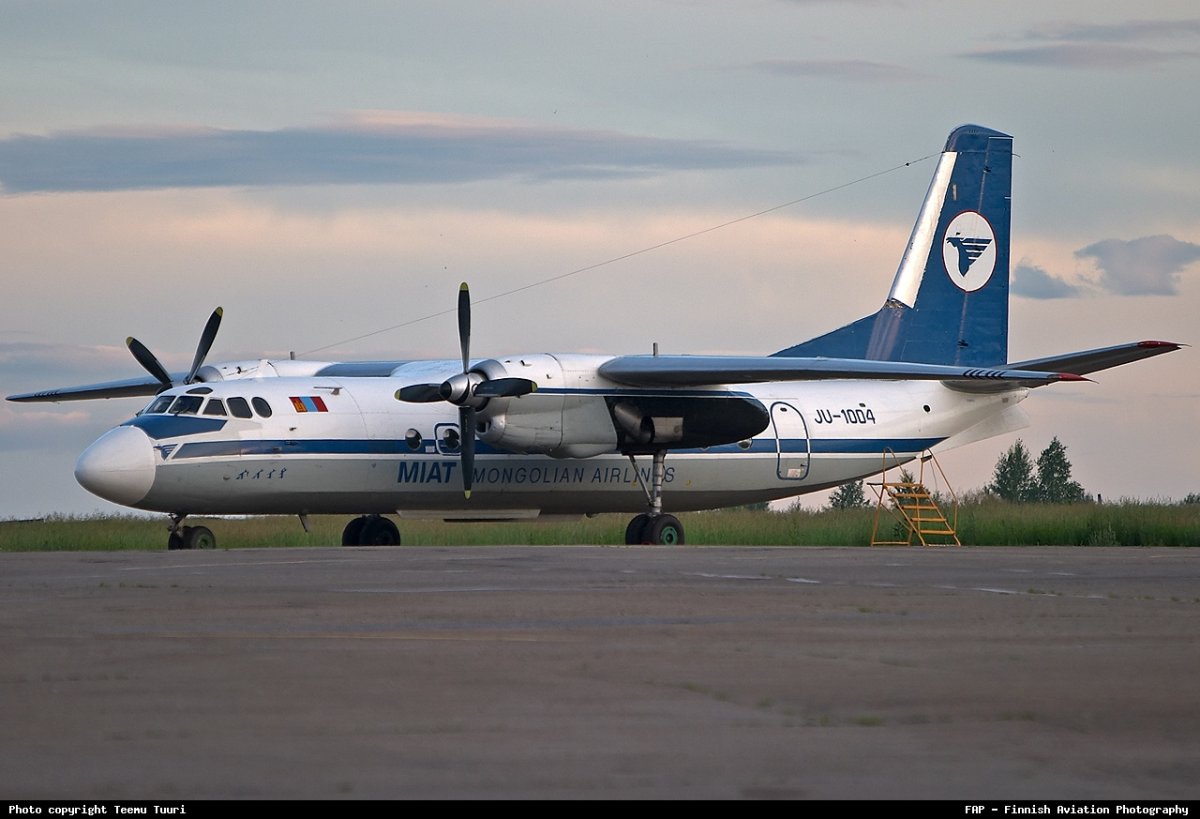

Ан-24 фото

Самолет был готов к середине 1959 года. На него были установлены два турбовинтовых двигателя Ивченко AИ-24 с пропеллером AB-72.

20 октября 1959 года первый Ан-24, под командованием лётчика-испытателя Лысенко Г. И., поднялся в воздух. В начале 1961 года началась программа государственных испытаний самолета Ан-24.

Произведенная машина получилась надежной и требующая минимального наземного оборудования. Тяга самолета на единицу массы, получилась больше, чем у многих сопоставимых самолетов того времени. Двигатели самолета также имеют удачную компоновку, находясь на высокорасположенном крыле, что позволяет больше защитить их, и лопасти пропеллера от постороннего мусора.

По завершению всех тестовых полетов, в 1962 году, на киевском авиастроительном , началось серийное производство самолета для нужд аэропорта. Первый рейс на серийном Ан-2, с пассажирами на борту, был выполнен в сентябре 1962 года. Через месяц, в октябре 1962 года, Ан-2 начал обслуживать регулярное направление по маршруту «Киев-Херсон». Позже было добавлено направление «Москва-Воронеж-Саратов».

Благодаря прочной планера и хорошей эксплуатационной производительности и не требовательности к большим аэродромам, самолет Ан-24, был приспособлен не только для пассажирский рейсов, но и для выполнения многих второстепенных задач. Например, таких как ледовая разведка, транспортировка грузов, проведения поисково-спасательных и противопожарных работ.

Ан-24 салон

Краткая история

Разработка новой машины, предназначенной для работы на внутренних авиалиниях, стартовала в КБ Антонова в 1958 году. Базой для начала работ стало, как было заведено в СССР, постановление Совета Министров, увидевшее свет в конце предыдущего года. Постановление оговаривало грузоподъемность машины на уровне 4000 кг при дальности полета не менее 400 км на крейсерском режиме.

В качестве силовой установки предполагались два двигателя модели АИ-24. Новый самолет должен был заменить лайнер Ил-14, оснащенный поршневой силовой установкой.

Созданием машины, получившей обозначение Ан-24, шло ускоренными темпами. Уже осенью 1959 года состоялся первый полет прототипа, а через два года самолет представили на официальные испытания. После их успешного завершения машину рекомендовали к серийному производству, которое велось на авиастроительном заводе №473, расположенном в Киеве.

После короткой процедуры освоения летным составом началась эксплуатация Ан-24. Первые коммерческие полеты велись на линии Киев-Херсон с осени 1962 года. Со следующего года началась активная эксплуатация машин на трассах между Москвой и Саратовом, а также Воронежем.

Выпуск Ан-24 продолжался до 1979 года, основную часть машин собрал Киевский завод. Всего было выпущено 1200 самолетов, плюс неизвестное число лайнеров построили по лицензии в Китае под обозначением Xian Y-7.

Китайские машины могли оснащаться двигателями Pratt&Whitney. Такие варианты поставлялись на экспорт. На базе Ан-24 был создан военный и гражданский транспортный самолет Ан-26, который продолжает активно эксплуатироваться в ВВС почти 30-ти государств.

Модификации

Самолет Ан-24 послужил базой для нескольких десятков модификаций, построенных как в единичных экземплярах, так и крупными сериями. Первой крупносерийной версией стал Ан-24А, изготовленный в 1962-63 году тиражом 200 экземпляров. Машина имела салон на 44 пассажира, что было признано недостаточным.

Оставшийся в проекте вариант Ан-24Д должен был перевозить 60 человек на расстояние не менее 2700 км. Существовал проект Ан-24К, представлявший собой служебную машину с салоном на 18 человек. Для армейских нужд и перевозки военнослужащих строился транспортный вариант самолета Ан-24РТ, отличавшийся установкой дополнительного реактивного двигателя.

Машина строилась в Иркутске с 1969 года, за три года собрали 62 машины. Другой вариант транспортника обозначался Ан-24Т. Машина отличалась увеличенными грузовыми люками в бортах фюзеляжа. Модификация выпускалась тем же Иркутским авиазаводом, всего ворота предприятия покинули 164 экземпляра.

Существовали наработки по оснащению машины четырьмя двигателями АИ-25. Проект имел обозначение Ан-50, работы по нему велись в начале 70-х годов. Примерно тогда же разрабатывался Ан-44 с большим грузовым люком по левому борту фюзеляжа. Ни один проект в металле реализован не был.
