Как устроен самолет: названия частей самолета

Если получили неудобное место

Не всегда удается получить желаемое, если не было возможности забронировать комфортный вариант через Интернет или не получилось заранее пройти регистрацию – все хорошие места уже распределены. В результате приходится довольствоваться тем, что останется. Рядом авиакомпаний самостоятельно распределяются места в самолете между пассажирами, лишая их права выбора.

Насколько вам комфортно

Если возникла одна из таких ситуаций, не стоит отчаиваться. Взойдя на борт самолета, можно попытаться сесть на приглянувшееся место (вдруг оно окажется свободным). Либо сделать пересадку уже во время полета, когда разрешат перемещаться по салону. Хотя здесь имеется риск того, что все лучшие места в самолете окажутся занятыми.

Як-53 Размеры. Дальность полета. Вес. Практический потолок

В 1981 г. в ОКБ А.С. Яковлева был создан одноместный спортивно-тренировочный самолет Як-53. В проектировании и постройке самолета, как и других легкомоторных машин, принимали участие в основном молодые инженеры и рабочие. Главное отличие его от предшественника Як-52 — это отсутствие передней кабины. На этой машине были сняты пружинные загружатели рулей, необходимые на учебно-тренировочном Як-52, а также радиокомпас, курсовая система и другое оборудование. Самолет стал почти на 100 кг легче Як-52, что позволило ему выполнять самые сложные фигуры прямого и обратного пилотажа.

Шпангоуты

Они могут быть усиленными или обычными. Последние обеспечивают сохранность формы поперечного сечения модуля. Усиленные шпангоуты используются на участках скопления больших нагрузок на корпус. На них находятся узлы, стыкующие агрегаты, закрепляющие грузы, крупное оборудование, двигатели и пр. Усиление устанавливают также по границам крупных вырезов в корпусе. Обычные шпангоуты имеют, как правило, рамную конструкцию. Они изготавливаются из штампованного или гибкого листа. Усиленные элементы выполняют в форме замкнутой рамы швеллерного или двутаврового сечения. Касательный поток выступает как опорная реакция. Рама распределяет внешнее воздействие по всему периметру. Сама же она действует на изгиб. Он определяет ее сечение. Конструкция такой рамы монолитная или сборная. На участках установки перегородок усиленный шпангоут зашивают стенкой полностью. Она подкрепляется горизонтальными и вертикальными профилями. Обшивка шпангоута может осуществляться также сферической оболочкой. Подкрепляющие элементы при этом располагаются радиально.

Конструктивные особенности

Устройство авиалайнера может быть различны в зависимости от конкретного типа и предназначения. Самолеты, сконструированные по аэродинамической схеме, могут иметь разную геометрию крыльев. Чаще всего для пассажирских полетов используют воздушные судна, которые выполнены по классической схеме. Вышеописанная компоновка основных частей относится именно к таким авиалайнерам. У моделей этого типа укорочена носовая часть. Благодаря этому обеспечивается улучшенный обзор передней полусферы. Главным недостатком таких самолетов является относительно невысокое КПД, что объясняется необходимостью применения оперения большой площади и, соответственно, массы.

Классификация по конструктивным признакам

В зависимости от количества крыльев различают моноплан (одно крыло), биплан (два крыла) и полутораплан (одно крыло короче, чем другое).

В свою очередь монопланы делят на низкопланы, среднепланы и высокопланы. В основу этой классификации лежит расположение крыльев возле фюзеляжа.

Если говорить об оперении, то можно выделить классическую схему (оперение сзади крыльев), тип “утка” (оперение перед крылом) и “бесхвостка” (оперение — на крыле).

По типу шасси воздушные судна бывают сухопутными, гидросамолеты и амфибии (те гидросамолеты, на которые установили колесные шасси).

Есть разные виды самолетов и по видам фюзеляжа. Различают узкофюзеляжные и широкофюзеляжные самолеты. Последние — это, в основном, двухпалубные пассажирские лайнеры. Наверху находятся места пассажиров, а внизу — багажные отсеки.

Вот что из себя представляет классификация самолетов по конструктивным признакам.

https://youtube.com/watch?v=arubWOnDMuo%26t%3D218s

Шасси

Основная статья: Шасси летательного аппарата

С помощью шасси самолёт осуществляет взлёт и посадку, руление, стоянку. Шасси представляет собой демпферную стойку, к которой крепится колёсная тележка (у гидропланов — поплавок). В зависимости от массы самолёта различается конфигурация шасси. Наиболее часто встречающиеся: одна передняя стойка и две основных (Ту-154, А320), одна передняя и три основных (Ил-96), одна передняя и четыре основных (Боинг 747), две передних и две основных (B-52). Для ранних самолётов было характерно устанавливать две основных стойки и небольшое вращающееся колесо непосредственно под килем без стойки (Ли-2). Также уникальную схему шасси имеет Ил-62: одна передняя стойка, две основных и выдвигающаяся штанга с одной колёсной парой в самом хвосте для устойчивости при разгрузке-погрузке. На самых первых самолётах стоек не было вообще, а колеса крепились на обыкновенную ось.

Колёсные тележки могут иметь различное количество колёсных пар: от одной (А320) до семи ().

Управление поворотом самолёта на земле может осуществляться через привод к передней стойке шасси или дифференциацией режима работы двигателей (у самолётов с более чем одним двигателем). В полёте шасси убираются в специальные отсеки для уменьшения аэродинамического сопротивления.

Авиалайнеры других стран мира

Кроме указанных выше существуют достойные внимания модели и других производителей пассажирских самолетов.

Британский авиалайнер De Havilland Comet, выпущенный в 1949 году, является первым в мировой истории реактивным авиалайнером. Широкую известность приобрел французско-британский авиалайнер Concorde, разработанный в 1969 году. Он вошел в историю благодаря тому, что является второй удачной попыткой (после Ту-144) создания сверхзвукового пассажирского летательного аппарата. Причем до сих пор эти два авиалайнера в данном плане уникальны, так как пока больше никто не смог выпустить пригодный для массовой эксплуатации пассажирский самолет, способный перемещаться быстрее звука.

Как устроен самолет

Вот как называются части самолета:

  • фюзеляж;
  • крылья;
  • хвостовое оперение;
  • шасси;
  • двигатели;
  • авионика.

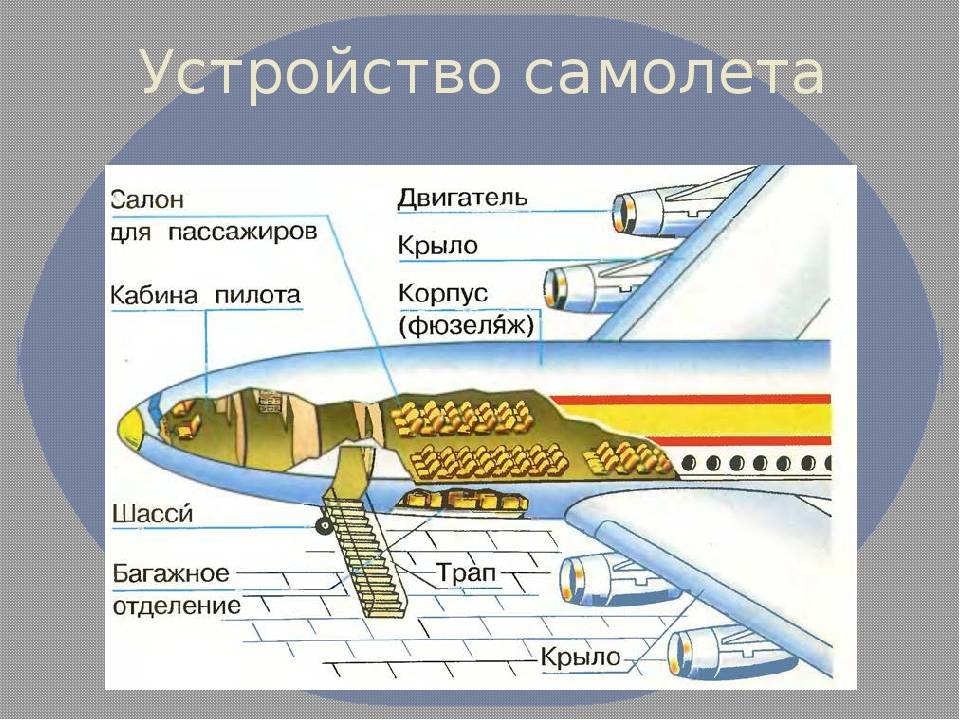

Устройство самолета.

Это несущая часть воздушного судна. Его главное назначение — образование аэродинамических сил, а второстепенное — установочное. Он служит основой, на которую устанавливают все остальные части.

Фюзеляж

Если говорить о частях самолета и их названиях, то фюзеляж — одна из самых важных его составляющих. Само название происходит от французского слова “fuseau”, которое переводится, как “веретено”.

Планер можно назвать “скелетом” самолета, а фюзеляж — его “телом”. Именно он связывает крылья, хвост и шасси. Здесь размещается экипаж лайнера и все оборудование.

Он состоит из продольных и поперечных элементов и обшивки.

Крылья

Как устроено крыло самолета? Оно собирается из нескольких частей: левая или правая полуплоскости (консоли) и центроплан. Консоли включают наплыв крыла и законцовки. Последние могут быть разными у отдельных видов пассажирских лайнеров. Есть винглеты и шарклеты.

Крыло самолета.

На крыло устанавливают меньшие консоли для улучшения их работы. Это элероны, закрылки, предкрылки и т.д. Внутри крыльев расположены топливные баки.

На работу крыла влияет его геометрическая конструкция — площадь, размах, угол, направление стреловидности.

Хвостовое оперение

Оно располагается в хвостовой или носовой части фюзеляжа. Так называют целую совокупность аэродинамических поверхностей, которые помогают пассажирскому лайнеру надежно держаться в воздухе. Они разделяются на горизонтальные и вертикальные.

К вертикальным относят киль или два киля. Он обеспечивает путевую устойчивость воздушного судна, по оси движения. К горизонтальным — стабилизатор. Он отвечает за продольную устойчивость самолета.

Шасси

Это те самые устройства, которые помогают самолету взлетать или садиться, рулить по взлетно-посадочной полосе. Это несколько стоек, которые оборудованы колесами.

Вес пассажирского лайнера напрямую влияет на конфигурацию шасси. Чаще всего используется следующая: одна передняя стойка и две основных. У Аэробуса А320 именно так располагаются шасси. У воздушных судов семейства Боинг 747 — на две стойки больше.

В колесные тележки входит разное количество пар колес. Так у Аэробуса А320 — по одной паре, а у Ан-225 — по семь.

Во время полета шасси убираются в отсек. Когда самолет взлетает или садиться. Они поворачиваются за счет привода к передней стойке шасси или дифференциальной работы двигателей.

Двигатели

Говоря о том, как устроен самолет и как он летает, нельзя забывать о такой важной части самолета, как двигатели. Они работают по принципу реактивной тяги

Они могут быть турбореактивными или турбовинтовыми.

Их крепят к крылу самолета или его фюзеляжу. В последнем случае его помещают в специальную гондолу и используют для крепления пилон. Через него подходят к двигателям топливные трубку и приводы.

У самолета обычно по два двигателя.

Количество двигателей различается в зависимости от модели самолета. О двигателях более подробно написано в этой статье.

Авионика

Это все те системы, которые обеспечивают бесперебойную работу самолета в любых погодных условиях и при большинстве технических неисправностях.

Сюда относят автопилот, противообледенительная система, система бортового электроснабжения и т.д.

Взлётно-посадочные системы 2280

Взлёт и посадку считают ответственными периодами при эксплуатации самолёта. В этот период возникают максимальные нагрузки на всю конструкцию. Гарантировать приемлемый разгон для поднятия в небо и мягкое касание поверхности посадочной полосы могут только надёжно сконструированные стойки шасси. В полете они служат дополнительным элементом придания жесткости крыльям.

Конструкция наиболее распространённых моделей шасси представлена следующими элементами:

  • подкос складной, компенсирующий лотовые нагрузки;
  • амортизатор (группа), обеспечивает плавность хода самолёта при движении по взлетно-посадочной полосе, компенсирует удары во время контакта с землёй, может устанавливаться в комплекте с демпферами-стабилизаторами;
  • раскосы, выполняющие роль усилителя жесткости конструкции, могут называться стержнями, располагаются диагонально по отношению к стойке;
  • траверсы, крепящиеся к конструкции фюзеляжа и крыльям стойки шасси;
  • механизм ориентирования – для управления направлением движения на полосе;
  • замочные системы, обеспечивающие крепление стойки в необходимом положении;
  • цилиндры, предназначенные для выпуска и убирания шасси.

Стойка шасси самолёта

Сколько колес размещено у самолета? Количество колёс определяется в зависимости от модели, веса и назначения воздушного судна. Наиболее распространённым считают размещение двух основных стоек с двумя колёсами. Более тяжёлые модели – трёх стоечные (размещены под носовой частью и крыльях), четырёх стоечные – две основные и две дополнительные опорные.

Системы управления воздушным лайнером

Каждый пассажирский самолет имеет сложную систему управления. Такие системы можно разделить на три отдельных группы:

  1. Ручную систему управления.
  2. Полуавтоматическую систему управления.
  3. Автоматическую систему управления.

К пилотированию самолетов с ручной системой управления допускаются лишь опытные специалисты. Во время полета на таком лайнере, командир экипажа должен управлять всеми системами воздушного судна. Ему нужно контролировать не только положение лайнера, но и угол его наклона

Следует обратить внимание на то, что для того, чтобы удерживать штурвал в нужном положении на протяжении многих часов, требуется весьма внушительная физическая сила. В большинстве современных пассажирских лайнеров устанавливается полуавтоматическая или автоматическая система управления

Наличие этой системы позволяет создать максимальную безопасность и исключить катастрофические последствия, возникающие по причине человеческого фактора.

Достоинством полуавтоматической системы является наличие на борту лайнера специальных узлов и технических приборов, предназначенных для упрощения процесса управления воздушным судном. Несмотря на наличие «умной» электроники, пилоту нужно постоянно следить за многочисленными параметрами. Полностью автоматическая система позволяет активировать автопилот, который будет управлять самолетом после его подъема в воздух. В этом случае, пилоту нужно лишь совершить взлет и осуществить посадку в конечной точке маршрута.

Рули управления

По мнению экспертов, управление воздушным лайнером значительно сложнее управления другими транспортными средствами. В каждом воздушном судне устанавливается несколько рулей управления, отвечающих за разные действия. Управление такой системой предполагает сильную физическую нагрузку. Самолет в отличие от других транспортных средств может не только поворачивать в разные стороны, но и вращаться на триста шестьдесят градусов. С помощью рулей управления пилот управляет направлением судна, контролирует отклоняемые элероны и высоту.

Чаще всего основная часть полета проходит в автоматическом режиме

Система координат

Воздушное судно перемещается по сложной траектории, для описания которой используется осевая система координат. Передвижение воздушного транспортного средства осуществляется по следующим осям:

  1. Продольная – ось ОХ.
  2. Вертикальная – ось OY.
  3. Поперечная – ось OZ.

Оси вращаются и движутся так же, как и само воздушное судно и проходят сквозь центральную точку масс. Основной осью является ось ОХ, которую часто именуют строительной координатой. Эта ось закладывается на момент проектировки воздушного корабля. Вращаясь вокруг этой оси, воздушное судно приподнимает консоль на одном крыле и в это же время опускает другую. Этот манёвр обозначается при помощи термина «крен». Пилот управляет наклоном воздушного судна с помощью специального элерона.

Вертикальная ось перпендикулярна продольной координате. Эта ось расположена в плоскости симметрии лайнера. Передвижение по этой оси обозначается при помощи термина «рыскание». Для того чтобы управлять передвижением лайнера по этой оси, пилоты используют специальный руль управления. Смещение положения этого руля позволяет отклонить в правую или левую сторону нос воздушного судна.

Поперечная ось расположена в перпендикулярном положении от координаты OY. При перемещении по этой оси самолет приподнимает или опускает носовую часть. Данный манёвр получил название «тангаж». Угол между продольной и поперечной осью именуется углом тангажа. Уменьшение этого угла приводит к тому, что лайнер начинает пикировать, а увеличение влечет за собой стремительный набор высоты.

Штурвал

В кабине воздушного судна установлен штурвал, обладающий функциями, которые можно сравнить с функциями стандартного транспортного средства. С помощью штурвала пилот регулирует положение носовой части судна и угол его наклона. Рядом с сиденьем пилота устанавливается аппарат, регулирующий уровень горючего, и кнопка впуска топлива. Довольно интересен тот факт, что разворот лайнера на взлетной полосе осуществляется не с помощью штурвала, а благодаря специальным педалям, расположенным под креслом командира.

Во время полета командир экипажа должен не только контролировать штурвал, но и следить за приборной панелью. Системы лайнера выводят на жидкокристаллический экран следующую информацию:

  • Текущая скорость;
  • Выбранный курс;
  • Набранная высота.

Для управления самолета предусмотрена сложная система

Системы бортового оборудования

Все, что обеспечивает жизнь машины в воздухе и правильность ее поведения в полете — управляемость, безопасность, надлежащие условия для пассажиров и экипажа, исправное выполнение специальных функций, для которых, собственно, машина и создавалась, — называют системами бортового оборудования.

Часть бортовой системы электроснабжения самолета: преобразователь тока

В 1970-х годах, когда на воздушные суда начали все шире проникать электронные устройства, для этих систем появился термин «авионика», совместивший в себе понятия «авиация» и «электроника». Оборудование летательных аппаратов подразделяют на собственно авиационное, радиоэлектронное и авиационное вооружение (для военных машин).

К авиационному оборудованию относится, прежде всего, электрика, в том числе системы энергоснабжения, светотехническое оборудование, системы управления силовыми установками (двигателями машины), системы кондиционирования, автоматические противопожарные средства, противообледенительные системы.

Система энергоснабжения обеспечивает электроэнергией все системы и аппараты машины, питаемые от электричества. В нее входят в первую очередь авиационные генераторы, отличающиеся от аналогичных наземных устройств меньшими размерами и весом.

Часть бортовой системы электроснабжения самолета: генератор постоянного тока

Затем — преобразователи тока, изменяющие его род и характеристики при подаче к электрическим аппаратам. Аварийными источниками питания, которые применяются при выходе из строя основных, служат аккумуляторные батареи.

Наконец, сами электрические провода и коробки для их разветвления, а также разного рода реле, включающие и выключающие в нужный момент то или иное электрическое устройство.

Светотехническое оборудование самолета подразделяется на внешнее и внутреннее. Первое устанавливается на крыле, фюзеляже, хвостовом оперении. Оно служит для предотвращения столкновения с другими машинами, освещения взлетно-посадочной полосы, подсветки опознавательных знаков на борту и прочее. На консолях крыла, носу и хвосте находятся аэронавигационные огни, обозначающие габарит машины в темноте.

Части бортовой системы электроснабжения самолета: а — реле; б — распределительная коробка

Внутреннее освещение применяется в самом самолете — в кабине пилотов, пассажирских отсеках. Оно же используется для подсветки приборных досок.

К приборному оборудованию самолета относятся устройства, осуществляющие измерения условий полета: атмосферное давление за бортом и высоту машины над землей, скорость полета и число Маха (то есть отношение скорости самолета к скорости звука), скорость ветра за бортом, температуру воздуха и прочее. Все приборы, контролирующие эти показатели, называют аэрометрическими.

Фара для освещения взлетной полосы, применявшаяся в советских летательных аппаратах. На снимке — в убранном положении

Отдельная приборная система следит за работой силовых установок: проверяет температуру и давление в рабочих камерах двигателей, предупреждает о сбоях в управляющих системах. Специальные пилотажно-навигационные приборы сверяют движение машины с заданным курсом.

К авиационному оборудованию относят и средства объективного контроля, следящие как за оборудованием машины, так и за поведением ее экипажа, причем делающие это независимо от него. Такие средства, называемые черными ящиками, нужны для выяснения причин аварий. В эту же группу входят и всем известные автопилоты — средства, позволяющие вести машину по заданному курсу в автоматическом режиме. Система предупреждения о столкновении «обозревает» пространство вокруг машины, передает сигналы встречным воздушным судам, сообщает о появлении других машин своему пилоту.

Бортовой аэронавигационный огонь самолета

Фюзеляж самолёта

Основной частью самолета является фюзеляж. На нем закрепляются остальные конструктивные элементы: крылья, хвост с оперением, шасси, а внутри размещается кабина управления, технические коммуникации, пассажиры, грузы и экипаж воздушного судна. Корпус самолёта собирается из продольных и поперечных силовых элементов, с последующей обшивкой металлом (в легкомоторных версиях – фанерой или пластиком).

Требования при проектировании фюзеляжа самолёта предъявляется к весу конструкции и максимальным характеристикам прочности. Добиться этого позволяет использование следующих принципов:

Корпус фюзеляжа самолёта выполняется в форме, снижающей лобовое сопротивление воздушным массам и способствующей возникновению подъемной силы

Объем, габариты самолёта должны быть пропорционально взвешены;
При проектировании предусматривают максимально плотную компоновку обшивки и силовых элементов корпуса для увеличения полезного объема фюзеляжа;
Сосредотачивают внимание на простоте и надежности крепления крыловых сегментов, взлётно-посадочного оборудования, силовой установки;
Места крепления грузов, размещения пассажиров, расходных материалов должны обеспечивать надёжное крепление и баланс самолёта при различных условиях эксплуатации;

Фюзеляж пассажирского самолёта

  1. Место размещения экипажа должно предоставлять условия комфортного управления самолётом, доступ к основным приборам навигации и управления при экстремальных ситуациях;
  2. В период обслуживания самолёта предусмотрена возможность беспрепятственно провести диагностику и ремонт вышедших из строя узлов и агрегатов.

Прочность корпуса самолёта обязана обеспечивать противодействие нагрузкам при различных полётных условиях, в том числе:

  • нагрузки в местах крепления основных элементов (крылья, хвост, шасси) в режимах взлёта и приземления;
  • в полётный период выдерживать аэродинамическую нагрузку, с учётом инерционных сил веса самолёта, работы агрегатов, функционирования оборудования;
  • перепады давления в герметически ограниченных отделах самолёта, постоянно возникающие при лётных перегрузках.

К основным типам конструкции корпуса самолёта относят плоский, одно,- и двухэтажный, широкий и узкий фюзеляж. Положительно зарекомендовали себя и используются фюзеляжи балочного типа, включающие варианты компоновки, которые носят название:

  1. Обшивочные – конструкция исключает продольно расположенные сегменты, усиление происходит за счёт шпангоутов;
  2. Лонжеронные – элемент имеет значительные габариты, и непосредственная нагрузка ложится именно на него;
  3. Стрингерные – имеют оригинальную форму, площадь и сечение меньше, чем в лонжеронном варианте.

Важно! Равномерное распределение нагрузки на все части самолёта осуществляется за счёт внутреннего каркаса фюзеляжа, который представлен соединением различных силовых элементов по всей длине конструкции.

Оперение

На фюзеляже размещено оперение, то есть все части, которые обеспечивают устойчивость и управляемость машины в небе. Оперение бывает горизонтальным и вертикальным. Первое придает самолету продольную устойчивость относительно невидимой линии, проведенной через крыло самолета. Оно закрепляется обычно в хвостовой части машины — либо на самом фюзеляже, либо наверху киля. Хотя возможно и расположение оперения в передней части самолета. Такая схема называется уткой.

Американский самолет «Нортроп YB-49» сконструированный по схеме «летающее крыло»: и крыло, и оперение выполнены вместе с фюзеляжем

Горизонтальное оперение состоит из неподвижного стабилизатора — двух плоских «крылышек», размещенных чаще всего в хвостовой части, и шарнирно подвешенного к нему руля высоты.

Вертикальное оперение обеспечивает машине устойчивость и неподвижность в поперечном направлении, то есть относительно ее продольной оси. Иначе говоря, оно необходимо, чтобы самолет не «завалился» в полете на крыло, как это произошло с первой машиной Можайского. Вертикальное оперение шарнирно, то есть подвижно, состоит из киля и подвешенного к нему руля направления, который позволяет изменить направление движения машины в воздухе.

Хвостовое оперение «Боинга 747»:
1 — стабилизатор; 2 — руль высоты; 3 — киль; 4 — руль направления

В полете на оперение действуют те же нагрузки, что и на крыло самолета. Соответственно, и составлено оно из элементов, имеющих формы и профили, как у крыла. Оперение может быть трапециевидным, овальным, стреловидным и треугольным. Существуют схемы вообще без оперения. Они называются «бесхвостка» и «летающее крыло».
