Модификации МиГ-31
Поначалу истребитель был «чистым» перехватчиком. Первые попытки модернизации МиГ-31 предполагали развитие по этому же направлению. Затем появились и многоцелевые варианты самолёта. Предназначались в основном для вооружения российской армии, хотя существовали и экспортные модели.
Миг-31М
Эта модификация машины совершила первый полет еще в 1985 году. Внесены изменения в планер, в частности, на крыле имеются более крупные и округлые по форме корневые наплывы, внутри гаргрота размещен дополнительный топливный бак. На передней кабине установлен монолитный козырек, а фонарь штурмана-оператора уменьшился. Это было сделано для того, чтобы улучшить считываемость индикаторов тактической обстановки. Количество фюзеляжных гнёзд для размещения ракет дальнего действия доведено до шести. В то же время пушка демонтирована.
Кроме того, увеличен разнос двигателей относительно продольной оси истребителя. На килях установлены более крупные по площади рули. Мощность силовой установки увеличена примерно на 2000 кгс.
Главные же отличия от базовой модели – это установка обновленной радиолокационной станции «Заслон-М» и усовершенствованного бортового оборудования, в состав которого впервые вошли многофункциональные индикаторы. Теплопеленгатор заменен на оптоэлектронную систему. Перехватчик получил возможность применять ракету Р-37, во время испытаний которой цель была уничтожена с дистанции в 300 км.
МиГ-31М на стоянке. Серийно этот самолет не строился
МиГ-31Б
На этот вариант самолета была установлена выдвижная штанга для дозаправки в воздухе, что позволило заметно увеличить боевой радиус. Модернизированный истребитель получил РЛС «Заслон-А» и несколько улучшенную систему управления вооружения в целом. Такая замена, помимо прочего, позволила компенсировать ущерб, нанесенный в результате утечки секретных сведений о самолете МиГ-31 за пределы СССР, выявленной в 1985 году. Кроме того, в состав комплекта вооружения впервые вошли ракеты средней дальности Р-40ТД.
МиГ-31БМ
Разработка этой модификации началась в 1997 году и осуществлялась сразу по двум направлениям. Во-первых, ТТХ бортовой РЛС и комплекса управления вооружением довели до параметров, достигнутых ранее на самолете МиГ-31М, а во-вторых, перехватчик превратили в многоцелевой истребитель.
Масса боевой загрузки увеличилась и составляет для этой модификации 9 тонн. Самолет способен применять корректируемые авиабомбы КАБ-500 (до восьми штук) и КАБ-1500 (до шести единиц). В состав комплекса вооружения вошли также ракеты Х-31 в противокорабельном и противорадарном вариантах, ракеты «воздух-поверхность» Х-59М и Х-29Т, а также противорадиолокационные Х-25МП (или МПУ).
МиГ-31Д
Несерийная экспериментальная модификация, вооруженная ракетой «Контакт» (79М6). С помощью этого оружия предполагалось уничтожать орбитальные необитаемые аппараты.
МиГ-31И
МиГ-31И «Ишим»
Этот вариант перехватчика представляет собой воздушную платформу для системы запуска спутников, вес которых может составлять от 120 до 160 килограммов. Этому способствует как высокая скорость, так и немалый практический потолок самолета. Обеспечивается выведение на орбиту высотой до 600 километров.
МиГ-31Ф
Эта модификация, показанная в 1995 году на авиасалоне в Ле-Бурже, представляет собой результат первой попытки превратить двухместный перехватчик в многоцелевой самолет. Как и на варианте МиГ-31БМ, вес боевой нагрузки увеличен до 9 тонн. Комплект средств поражения наземных целей тоже в основном совпадает. При этом на МиГ-31Ф установлена исходная модификация РЛС «Заслон», возможности которой не так велики, как у бортового оборудования МиГ-31БМ.
Силовая установка
Силовая установка Миг-31 включает в себя два турбореактивных форсированных авиамотора с двумя контурами сжатия, с нормальной тягой каждого около 9 тонн и с повышенной тягой около 16 тонн. Создали этот авиамотор конструкторы и инженеры конструкторского бюро из Перми. Основные параметры двигателя:
Двигатель Миг-31 имеет в своей конструкции несколько ступенчатых компрессоров низкого и высокого давления, которые с большой силой сжимают воздух перед подачей в камеру сгорания. Туда же, в камеру сгорания, впрыскивается топливо. Полученная воздушно-топливная смесь сгорает при температуре около 1400 градусов. Вырывающиеся из сопла двигателя газы способны толкать самолет с силой около 10 тонн.
Суммарная тяга сдвоенной установки Миг-31 может достигать от 20 до 30 тонн. Количество поступающего в двигатель воздуха при помощи специальных устройств регулируется в зависимости от высоты и скорости полета. Этим достигается устойчивая работа двигателя на всех высотах. Диаметр выходного сечения сверхзвукового сопла двигателя может регулироваться. Что увеличивает или уменьшает скорость выходящих из сопла двигателя газов и, таким образом, регулирует его тягу.
Двигатель Миг-31 имеет большую степень надежности, что обеспечивается специальными защитами от неконтролируемой раскрутки деталей двигателя, ограничения его разогрева, а также своевременным обнаружением дефектов и повреждений его механизмов и отдельных частей. Повышенная надежность достигается также дублированием отдельных систем мотора.
История создания
Задание на разработку этого истребителя-перехватчика ОКБ Микояна получило в 1968 году.
- Проект получил название «изделие 81», и задумывался в качестве модернизации самолёта Миг-25П.
- Изначально работы велись под руководством Чумаченко, когда проект перешёл на стадию глубокой инженерной проработки, его возглавил авиаконструктор Глеб Евгеньевич Лозино-Лозинский.
- Однако в 1975 году его перекинули на перспективный проект по созданию многоразового транспортного ракетоплана «Буран».
- Заканчивал создание МиГ-31 авиаконструктор Васильченко.
Как упоминалось выше, в качестве прототипа был использован МиГ-25, однако, перед конструкторами была поставлена задача по глубокой модернизации этой машины, с целью повышения боевой эффективности. Поэтому на новый истребитель устанавливалась только новейшая радиоэлектроника, в том числе, инновационная для того времени радиолокационная станция с пассивной антенной решёткой амплитудно-фазового типа.
Свой первый опытный вылет МиГ-31 совершил в сентябре 75-го года под пилотированием лётчика-испытателя Федотова. Спустя 7 месяцев, машина была заявлена на государственные испытания, которые проводились в два этапа, и в общей сложности длились 4 года. Серийное производство перехватчика началось в 1979 году, на вооружение самолёт был принят в 1981 году, сменив на боевом посту тяжёлый бомбардировщик ТУ-128.
Варианты
В 1997 году начались работы по модернизации истребителя-перехватчика МиГ-31 в многоцелевой самолет МиГ-31БМ, имеющий значительно увеличенные боевые возможности и несущий высокоточное оружие для поражения как воздушных, так и наземных целей. За счет модернизации бортового радиоэлектронного оборудования и вооружения эффективность МиГ-31БМ по сравнению с МиГ-31 выросла в 2,6 раза.
Бортовая РЛС МиГ-31БМ способна обнаруживать типовые воздушные цели на почти вдвое большем расстоянии. Дальность обнаружения воздушных целей доведена до 320 км. В ходе испытаний продемонстрирована возможность уничтожения самолетов противника в дальнем ракетном бою на дистанции порядка 280 км, что в настоящее время недоступно ни одному зарубежному истребителю.
Бортовой радиолокационный комплекс? МиГ-31БМ способен сопровождать до десяти воздушных целей, шесть из которых могут быть одновременно обстреляны ракетами Р-33С или Р-37. Достигнута возможность перехвата целей, летящих со скоростью, в шесть раз превышающей скорость звука, улучшены другие характеристики комплекса. Государственные испытания модификации комплекса МиГ-31БМ завершены в 2012 году.
Уместно напомнить и о модификации МиГ-31Д в варианте носителя противоспутниковой ракеты. После распада СССР работы по этой тематике прекратились. Возобновление данной программы на новом технологическом и научном уровне способно превратить самолет в важный элемент противоракетной и противокосмической обороны.
Необходимо иметь в виду и то, что авиационный комплекс МиГ-31 с системой дозаправки топливом в воздухе и его уникальной возможностью «собирать» радиолокационную информацию о воздушной обстановке, обмениваться ею с другими бортами, управлять оружием, как никакой другой современный истребитель, подходит для решения задачи сопровождения стратегических ракетоносцев дальней авиации и преодоления ПВО противника.
В целях наиболее полной реализации боевых возможностей МиГ-31 при сопровождении дальних бомбардировщиков следует подумать и о взаимном обмене данными между стратегическими ракетоносцами, самолетами-заправщиками и истребителями. Это уже будет авиационный комплекс, состоящий из носителей ядерного оружия, сил его прикрытия и обеспечения в воздухе.
Описание конструкции
Традиционная аэродинамическая схема МиГ-31 включает в себя высокое расположение трапецеевидного крыла и хвостовое оперение из двух килей и поворотного стабилизатора. Все детали планера выполнены из сплавов титана и алюминия, что позволило значительно уменьшить вес конструкции.
МиГ-31
Трёхлонжеронное крыло с наплывами в местах сопряжения с фюзеляжем, повышает аэродинамические характеристики полёта на больших углах атаки, этому способствует и высокая механизация крыла.
Конструкция шасси сделана оригинально, в двухколёсной тележке главной опоры колесо спереди сдвинуто во внутреннюю сторону, а заднее, наоборот, в наружную, что повышает проходимость самолёта на грунтовых и ледовых ВПП.
Передняя стойка с двумя колёсами убирается назад.
МиГ-31
Воздухозаборники такие же как у МиГ-25, расположены по бокам, прямоугольного сечения, регулируемые. Семь топливных баков размещены в фюзеляже, четыре в крыльях и два в киле. Общий запас топлива составляет 17330 кг, имеется возможность подвески двух дополнительных баков общей ёмкостью 5 тыс. литров.
В кабинах самолёта, расположенных тандемом, находятся пилот и сзади штурман-оператор. У штурмана размещена основная часть приборов для работы с БРЛО. В ранних выпусках самолётов у штурмана-оператора было один большой круглый и два прямоугольных индикатора на ЭЛТ.
После модернизации обе кабины оснащены цветными ЖКИ дисплеями. В кабине-штурмана-оператора установлена телескопическая выдвижная ручка и рычаги управления двигателем. Белая полоса на доске приборов служит командиру для быстрого восстановления пространственной ориентировки в полёте по приборам.
МиГ-31 кабина плота
На МиГ-31 впервые в мире установлена РЛС с антенной фазированной решёткой. Станция СБИ-16 «Заслон» осуществляет сопровождение 10 целей и возможность одновременного захвата четырёх из них. Цели обнаруживаются на дальности до 300 км и с помощью аппаратуры передачи данных информация может быть передана на другие самолёты или наземный КП.
Тепловой пеленгатор вкупе с РЛС позволял скрытно прощупывать воздушное пространство в поисках целей незаметно для радиолокационных станций противника.

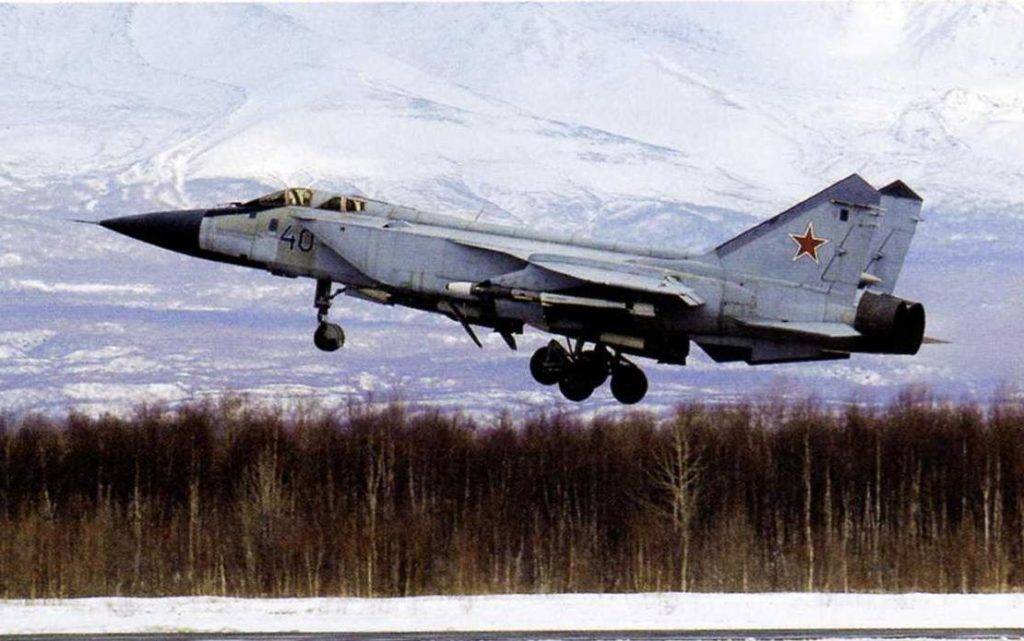

МиГ-31 взлёт
Мнение специалистов
На основании изложенных и других имеющихся данных можно констатировать, что утверждения многих авиационных специалистов об уникальности МиГ-31 базируются на реальной основе. Ряд ключевых летно-технических характеристик самолета и его уже созданных модификаций ни сегодня, ни в будущем десятилетии, вероятнее всего, не будет в комплексе превзойден ни в России, ни за рубежом по следующим параметрам:
1. Сверхзвуковой крейсерский полет – V=2500 км/ч (2,32 М), максимальная скорость – V=3000 км/ч (2,82 М). Для сведения: у Т-50 скорость сверхзвукового крейсерского полета ожидается не более 1800 км/ч, Су-35 могут выполнять лишь кратковременный (около 15 минут) сверхзвуковой полет со скоростью до 2500 км/ч.
2. Грузоподъемность – девять-десять тонн (Су-35, Т-50 – около восьми).
3. Преодоление звукового барьера с набором высоты (Су-35, Т-50 не могут).
4. Статический потолок –20,6 км (Су-35 –18 км, Т-50 –20 км), динамический потолок –25 км.
Следует отметить, что по максимальной скорости и потолку МиГ-31 превосходит не только российские Су-35С и Т-50, но и зарубежные самолеты F-22, F-35, «Тайфун» и «Рафаль».
По мнению экспертов, самолеты типа МиГ-31 будут вне конкуренции как минимум ближайшие 15 лет при выполнении следующих задач:
— перехват (достижение рубежа атаки в кратчайший срок) и уничтожение воздушных, наземных и надводных носителей крылатых ракет;
— обнаружение и уничтожение низколетящих целей (БПЛА, крылатых ракет и др.);
— оперативное развертывание противовоздушной обороны на неприкрытых направлениях;
— эффективное оснащение сверхсовременными антенными комплексами без нарушения аэродинамики благодаря «квадратному» фюзеляжу;
— сопровождение и прикрытие авиационной составляющей ядерной триады (стратегических ракетоносцев);
— уничтожение спутников противника, оперативный вывод спутников и спутниковых группировок массой до 200 кг на орбиты 200–800 километров (МиГ-31Д, МиГ-31С, МиГ-31И, проект «Ишим»);
— только один самолет в мире – МиГ-31 потенциально способен разогнаться до минимально необходимой для запуска ГЗЛА скорости (без специального ракетного разгонщика). По мнению специалистов, возможна транспортировка двух-трех боевых ГЗЛА массой по 1,2–1,5 тонны. В этом случае разгонная ступень не требуется, благодаря чему дальность полета подобного боевого ГЗЛА может вырасти в два-три раза в зависимости от габаритов и веса боевого блока.
По оценкам авиационных специалистов, военных ученых и экспертов, самолет МиГ-31, обладая огромным модернизационным потенциалом, является наиболее перспективным для рассмотрения его в качестве базового при решении задач ВКО, стратегического разведчика, ударного самолета большой дальности, оперативного средства вывода на околоземные орбиты малогабаритных спутников различного назначения и т. д. Это подтверждается многочисленными работами 2-го ЦНИИ МО РФ, НИУ МО РФ и НИИ гражданских ведомств.
Учитывая изложенное, для наращивания эффективности системы ВКО представляется целесообразным принять решение о начале ОКР по созданию новой модели самолета на базе МиГ-31 и включить в Государственную программу вооружения на 2016–2025 годы раздел «ОКР по созданию перспективного самолета – комплекса дальнего перехвата на базе самолета МиГ-31 для решения задач ВКО». С учетом новых технологий материалов, развития двигателестроения, авионики боевая эффективность указанной машины может быть весьма высокой.
Кроме того, полагаю необходимым модернизировать имеющийся парк самолетов МиГ-31 до принятия на вооружение новых летательных аппаратов с лучшими летно-техническими характеристиками и боевыми возможностями. Имеющиеся машины МиГ-31М и двигатели к ним целесообразно использовать в качестве опытных образцов и летающих лабораторий для аэродинамических исследований, испытаний двигательных установок, новых конструкционных материалов, отработки бортовых систем, боевых комплексов и т. д.
Такие решения могут обеспечить поставку в Вооруженные Силы России уникального, не имеющего аналогов боевого комплекса для выполнения задач ВКО в относительно короткий период.
//
Аварии и катастрофы МиГ-31
20.09.1979, аэродром Ахтубинск − возникновение пожара двигателей по причине утечки топлива. Самолет полностью разрушен. Экипаж в составе пилота и штурмана катапультировался.
1984 г, аэродром «Сокол» (Сахалин) – две аварии. Первая вызвала гибель экипажа, во время второй – удачное катапультирование на территории аэродрома.
20.12. 1988 г., аэродром Семипалатинск – пожар в левом двигателе и неудачная посадка в сложных метеоусловиях. Гибель всего экипажа.
26.09.1990 г., Мончегорск – катастрофа после взлета с гибелью экипажа.
12.07.1996 г, аэродром Комсомольский – во время посадки самолета с отключенным двигателем произошло столкновение с наземной системой навигации. Пилот при катапультировании погиб.
15.06.1996 г., аэродром Комсомольский – гибель летчика из-за потери контроля над высотой.
05.05.2000 г. – крушение МиГ-31 в Архангельской области.
01.05.2005 г., Тверская область – МиГ-31 сошел с полосы и сгорел в результате пожара. Пилот и штурман уцелели.
16.02.2007 г., Казахстан – крушение истребителя с летальным исходом для его экипажа.
10.03.2010 г., аэродром Котлас (Архангельская обл.) – во время приземления на полосу МиГ-31 перевернулся. Ущерб оценен в 86 млн. рублей. Пилот и штурман получили многочисленные травмы.
19.10.2010 г., Пермский край – попадание самолета в штопорное состояние из-за технических неисправностей. Место крушения – 60 км на северо-восток от аэродрома. Экипаж успешно катапультировался.
06.09.2011 г., аэродром Б. Савино (Пермский край) – катастрофа спустя несколько минут после взлета. Экипажу спасти жизни не удалось.
23.05.2013 г., Карагандинская обл. – катастрофа во время учебных полетов, причиной которой считают отказ двигателей. Экипаж смог катапультироваться.
14.12.2013 г. в 26 км от Владивостока разбился МиГ-31Д3. Обошлось без жертв.
04.09.2014 г. – в ходе тренировок не сработала система выпуска шасси. Пилот и штурман получили серьезные травмы, но остались живы.
МиГ-31 кабина
Бортовая радиолокационная система МиГ-31
Истребитель МиГ-31оснащается приборами радиоэлектронной борьбы инфракрасного и радиолокационного диапазонов. Самолет готов выполнять боевые задачи при поддержке автоматизированной наземной цифровой системы управления (АСУ «Рубеж). Система может совершать координаторскую поддержку с наведением цели и предоставление координат одновременно с 4 самолетами, при этом расстояние между истребителями может достигать до 200 км. МиГ-31 – единый в своем роде самолет, который легко перехватывает низколетящие малоразмерные крылатые ракеты. Такие способности делают МиГ-31 не рядовым перехватчиком, а постоянной боевой единицей на вооружении в штабах ВВС и ПВО.
Описание самолёта МиГ 29
Аэродинамическая компоновка самолёта выполнена по интегральной схеме – это низкорасположенное крыло, оперение из двух отдельно стоящих килей, два двигателя находящиеся параллельно в задней части фюзеляжа и разнесенные относительно друг друга. Планер изготавливался сварным стыковочным методом без нахлеста, что значительно облегчало конструкцию. Применяемые материалы: сталь и сплав алюминия, титан и композиты.
Крыло МиГ-29 имеет приличную механизацию – щелевые закрылки, отклоняемые предкрылки и элероны, угол стреловидности 42 градуса. Кили обшиты углепластиком и развал их составляет 60 градусов. У поворотного стабилизатора отклонение дифференцированно.
Фонарь кабины лётчика имеет каплеобразную форму, козырёк без переплётов обеспечивает отличный обзор в полёте, при посадке и взлёте. Сама кабина достаточно просторная, оборудована катапультным креслом К-63.
МиГ-29 оснащён двумя мощными турбореактивными двигателями РД-33, на которых установлены компрессоры низкого давления с четырьмя ступенями, высокое давление создаётся девятиступенчатым компрессором. ТРДДФ развивают тягу в 81,42 Кн. До сих пор по тяговооруженности МиГ-29-го не превзошёл ни один самолёт на планете.
Двигатель РД-33
У этой машины с самого начала был недостаточный запас топлива и как следствие малая продолжительность полёта. На ранних модификациях самолёта имелись только крыльевые и фюзеляжные баки, общий запас топлива равнялся 4365 литрам. Конструкторы со временем решили этот вопрос и уже модели 29М и 29СМТ имели увеличенный запас топлива внутри: первая – в наплывах крыла вместо входов воздухозаборников, вторая – над фюзеляжем в 900-литровом баке, сразу за кабиной пилота, придавая горбатый вид самолёту.
Малый запас топлива с лихвой перекрывался отличной управляемостью на грани максимальных значений углов атаки. Такая маневренность в воздушном бою делала этот фронтовой истребитель особенно опасным, многие противники не выдерживали того, что вытворяли лётчики на этой машине на предельных углах атаки и больших перегрузках. При этом на МиГ-29 была механическая система управления и он оставался самым маневренным реактивным самолётом в истории авиации.
После доработки шасси и установки воздухозаборников, предотвращающих попадание в двигатели посторонних предметов, машина проходила эксплуатацию с коротких и малоподготовленных полос. В обслуживании этот фронтовой истребитель был прост и неприхотлив.
Лётные характеристики самолёта МиГ 29:
- Наибольшая скорость на высоте 11тыс. м при отсутствии подвесок – 2415 км/час.
- Максимальная скорость у земли – 1500 км/час.
- Число Маха на 11 тыс. м не более – 2,3М, на уровне моря не выше – 1,22М.
- При максимальном взлётном весе скорость отрыва – 220 км/час.
- Скорость снижения при заходе на посадку – 260 км/час.
- Скорость приземления – 235 км/час.
- Дистанция пробега с применением тормозного парашюта – 700 м.
- Скороподъёмность – 330 м/сек.
- Допустимые перегрузки – 9G при М=0,85 и 7G при М более 0,85.
- Практический потолок – 17 тыс. м.
- Наибольшая дальность при полной заправке – 2000 км. При перегонке авиатехники с тремя подвесными баками – 3200 км.
Вооружение истребителя МиГ 29:
- Максимальный вес – 3000 кг на шести пилонах.
- Пушка ГШ-30-1.
- Ракеты «воздух – воздух» Р-27, Р-73, Р-60.
- Вооружение «воздух – поверхность» – бомбы ФАБ- 250 и ФАБ-500.
- Кассетная бомба КМГУ-2.
- НУРСы 57 мм, 130 мм и 240 мм.
- Атомная бомба РН-40.
Бортовая радиолокационная система МиГ-31
Истребитель МиГ-31оснащается приборами радиоэлектронной борьбы инфракрасного и радиолокационного диапазонов. Самолет готов выполнять боевые задачи при поддержке автоматизированной наземной цифровой системы управления (АСУ «Рубеж). Система может совершать координаторскую поддержку с наведением цели и предоставление координат одновременно с 4 самолетами, при этом расстояние между истребителями может достигать до 200 км. МиГ-31 – единый в своем роде самолет, который легко перехватывает низколетящие малоразмерные крылатые ракеты. Такие способности делают МиГ-31 не рядовым перехватчиком, а постоянной боевой единицей на вооружении в штабах ВВС и ПВО.
История создания
Создание нового перехватчика-истребителя МиГ-31 началось в конце 60-х годов в ОКБ им. Микояна. Главным конструктором на первых этапах проектирования самолета был А. А. Чумаченко. Позже его заменил на должности Г. Е. Лозинский. Получив должность в разработке «Бурана», Глеба Евгеньевича сменил Васильченко Константин Константинович.
В ходе разработки планировалось существенно увеличить боевые возможности самолета, используя новейшее электронное оборудование, такое как РЛС с фазированной пассивной антенной решеткой. Строение МиГ-31 проводилось на базе самолета МиГ-25, но предполагало вместимость экипажа из двух человек – штурмана и летчика, места для которых в истребителе размещались по схеме «тандем». Первый пробный полет нового МиГ-31 был совершен летчиком-испытателем А. В. Федотовым 16 сентября 1975 г. Полноценные испытания ходовых и боевых способностей истребителя начались 22.05. 1976 года и завершились в конце 1980 г.
На вооружение МиГ-31 с ракетами класса Р-33 был принят 6.05.1981 г.
В основе системы управления вооружения самолета МиГ-31 находится импульсно-доплеровский радиолокационный аппарат с пассивной фазированной антенной решеткой. Данный самолет стал первым на планете истребителем, оснащенным ПФАР, и оставался единственной серийной моделью с 1981 по 2000 г. до поступления на вооружения Rafal. МиГ-31 – единственный перехватчик, способный самостоятельно запускать дальнобойные ракеты. Также истребитель способен перехватывать объекты, движущие со скоростью свыше 700 км/час.
В химическом составе корпуса летательного аппарата 50% стали, 33% алюминиевых сплавов и 16% титана.
