Версии Ил-86

Воздушное судно ИЛ-86 является базовым вариантом. На его основе разработаны и сконструированы еще две модели самолета ИЛ-86В и ИЛ-86Д. Согласно проекту первый лайнер предназначен для перевозки 450 пассажиров на расстояния около 4000 км, второй — 330 человек на расстояние около 9000 км.

Полезно знать! На основе модели ИЛ-86Д был сконструирован аэробус ИЛ-96.

Он сохранил характеристики предыдущей версии. Изменения коснулись комфортабельности салона.

Современные модификации авиасудна: ИЛ-80 и ИЛ-87. Они были полностью модернизированы. В них доработаны недостатки предыдущей версии.

Почему эта схема все же была принята?

Все дело в сопоставлении положительных и отрицательных моментов. Когда инженеры подробно рассмотрели эскизные схемы ИЛ 62М, характеристики которого оказались прорывными для своего времени, они все же приняли положительное решение о запуске в производство именно варианта с задним расположением моторов. Справедливости ради стоит сказать, что произошло это после напряженных дебатов. И специалистов можно понять: чтобы реализовать эту схему, пришлось решить немало сложнейших вопросов по компоновке.

Так, специально для ИЛ 62М (МЧС это особенно оценило) была создана уникальная система навигации, которая позволяет вести и сажать самолет в самых неблагоприятных погодных и метеорологических условиях. Впервые была использована совершенно автоматическая система управления, которая для самолетов такого размера и грузоподъемности даже сегодня не является чем-то рядовым. Высочайшая надежность и неприхотливость – вот основные отличительные черты ИЛ 62М. СССР (86513 борт – одно из немногих печальных исключений) в очередной раз сумел создать действительно простую, но превосходную машину.

Кабина

Кабина экипажа включает пять рабочих мест. Два предназначены для пилотов, остальные принадлежат бортинженеру, штурману и радисту. Расположены они стандартным образом. Кресло командира воздушного судна размещено слева, второго – справа. Между ними располагается место бортинженера. А следующим рядом установлены кресла штурмана и радиста. Дополнительно есть два откидывающихся сиденья. Подобное распределение экипажа по кабине дает наибольшие эффективность и слаженность его работы.

Перед пилотами находится приборная доска со штурвалами и педалями, а также пульты с другими элементами управления. В кабине имеются дополнительные системы, включая навигационную, радиолокационную и связную. Перед бортинженером, радистом и штурманом установлены специализированные приборы, позволяющие им выполнять свою работу.

Остекление фонаря выполнено с упором на хороший обзор для пилотов. В отделке использованы светло-серые тона, а основные элементы управления и приборной панели покрыты специальной эмалью матового оттенка. Световая индикация и освещение кабины включает красный и белый свет. Свободные от приборов элементы корпуса покрыты специальными панелями, которые обиты декоративной тканью.

Основные характеристики

Самолет характеризуется задним расположением двигателей и особой конструкцией подвески. Ее разработали в легендарном ОКБ имени Ильюшина и впоследствии запатентовали в девяти странах. В их число вошла Великобритания, Италия, Франция, ФРГ, Чехословакия, Япония. Неудивительно, что так сильно прославился ИЛ 62М, звезда на фюзеляже которого была своеобразной гарантией высокого качества.

Машина отличается крайне рациональным распределением масс, благодаря чему масса ее практически идентична самолетам с двигателями под крылом. Отличительной особенностью ИЛ 62М, характеристики которого мы рассматриваем, является необычная, ступенчатая реализация передних кромок крыльев (в виде клюва). Это позволило обеспечить самолету превосходную устойчивость, включая критические углы атаки. Крыло также было изготовлено по новейшей кессонной технологии, предполагающей дешевое прессование. Это позволило не только облегчить, но и значительно упрочить всю конструкцию.


Оперение выполнено по Т-образной схеме, причем его массогабаритные характеристики значительно меньше, чем практически у всех аналогов. Несмотря на некоторые недостатки такого подхода, данная реализация позволила в разы улучшить управляемость и надежность новой машины, из конструкции которой были убраны излишне громоздкие и далеко не всегда надежные решения.

Емкости для топлива располагаются на всем размахе крыла, включая центроплан. Самолет ИЛ 62М уникален хотя бы тем, что позволяет выполнить взлет при одном отказавшем двигателе. Лететь же и садиться машина может, вообще имея два отказавших мотора. Многократное резервирование всех систем, позаимствованное из космической и военной техники, позволяет повысить надежность работы всей авионики на порядок.

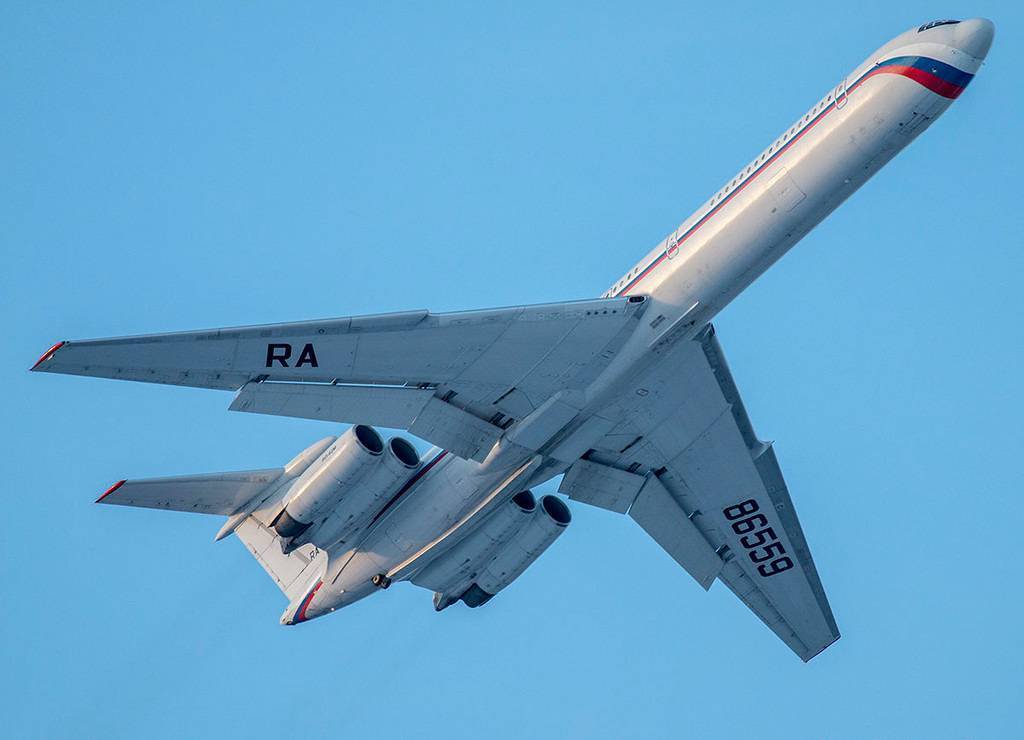

Легендарные самолёты: Ил-62

Легендарные самолёты: Ил-62

Такая схема (по которой строились всего ещё два типа самолётов: британские Vickers VC-10 и бизнесджет Lockheed JetStar) имела как преимущества (\»чистое\» крыло создаёт отличные аэродинамические качества, а расположение двигателей в хвосте значительно снижает шум в салоне), так и недостатки (необходимость усиления, а, соответственно, утяжеления конструкции крыла и хвостовой части фюзеляжа для крепления двигателей; необходимость разработки и установки громоздких и ненадёжных систем предупреждения о подходе к критическим углам атаки из-за возможности сваливания в плоский \»штопор\» при затенении рулей и двигателей крылом).

Прототип с регистрационным номером СССР-06156 был оснащён двигателями Р-7ПБ (с чрезвычайно недостаточной тягой) конструктора А.М. Люлька, так как планируемые для Ил-62 двигатели НК-8 конструкции Николая Кузнецова ещё не были готовы. В течение 1963-1966 гг. самолёт активно трестировался и дорабатывался: в конструкцию серийных машин были внесены изменения крыла, угла установки двигателей, хвостового оперения, добавлены реверсивные устройства на внешние двигатели и т.д.)

Наконец, 15 сентября 1967 года серийный самолёт с двигателями НК-8-4 совершил первый коммерческий рейс из Москвы в Монреаль, а в ноябре того же года самолёт с номером ССССР-86666 доставил Генерального секретаря ЦК КПСС Леонида Брежнева в Нью Йорк. С тех пор Ил-62 вошёл в Специальный лётный отряд, осуществляющий перевозки высших лиц государства, а его модификация Ил-62М остаётся в парке отряда до сих пор. Поначалу воспринимав Ил-62 как копию VC-10, западные обыватели и специалисты были вынуждены признать, что наш самолёт, несмотря на внешнее сходство, получился лучше, больше, вместительнее, совершеннее английского аналога. В пользу этого утверждения говорит хотя бы тот факт, что VC-10 находился в коммерческой эксплуатации значительно меньшее время (16 лет), а многие не-социалистические страны мира (в том числе Египет, Индия, Япония, Франция, Нидерланды) арендовали Ил-62 для выполнения коммерческих пассажирских рейсов, а некоторые аэродинамические решения были \»подсмотрены\» и позднее внедрены на VC-10.

Достижения и происшествия

Были в истории Ил-62М, как славные страницы, так и печальные. К числу первых можно отнести выполнение нескольких уникальных полетов, среди которых есть и мировые рекорды. И первым таким достижением стало повторение беспосадочного перелета по маршруту Чкалова (Москва-Ванкувер через Северный полюс), затратив на него всего 11 часов.

Далее было несколько мировых достижений, полученных женскими экипажами: дальность полета по прямой и несколько рекордов скорости по замкнутым траекториям.

Скорбные страницы семейства Ил-62 включают 23 авиакатастрофы, среди которых в 12 случаях на борту присутствовали пассажиры.

За каждым таким событием следовали работы по увеличению безопасности различных узлов авиалайнера. Вследствие этого в зените своего существования самолет стал одной из самых надежных машин среди конкурентов.

Тактико-технические характеристики Ил-62М

– Первый полёт: 2 января 1963 года- Начало эксплуатации: 1967 год- Единиц произведено: 289

Экипаж Ил-62М

– 5 человек

Вместимость Ил-62М

– 186 пассажиров

Двигатели Ил-62М

– Тип двигателя: 4 ТВД Авиадвигатель (Соловьев) Д-30КУ- Тяга, кН: 4 х 107.87

Габаритные размеры Ил-62М

– Размах крыла, м: 43,2 – Площадь крыла, м²: 279,55 – Длина самолёта наибольшая, м: 53,12 – Длина фюзеляжа, м: 49,00 – Высота стояночная, м: 12,35 – Угол стреловидности крыла, град.: 32,5° (линия 25 % хорд)- База шасси, м: 24,48 – Колея шасси, м: 6,8

Дальность полёта Ил-62М

– 11 050 км максимальная

Вес Ил-62М

– Масса пустого самолета: 71600 кг- Масса максимальная взлетная: 165000 кг- Внутренне топливо, л: 105000 л

Скорость Ил-62М

– Крейсерская скорость: 790-850 км/ч- Максимальная скорость: 870 км/ч

Практический потолок Ил-62М

– 12 200 м

Грузоподъемность Ил-62М

– 23 000 кг максимальная коммерческая загрузка

Двигатели

В отличие от ранних моделей Звезды в 144-м масштабе, где лопатки ВНА (входного направляющего аппарата) не всегда были похожи на оригинал, в этой модели число отлитых в пластике лопаток ВНА точно соответствует прототипу и за ними даже проглядывается имитация лопаток первой ступени компрессора низкого давления (КНД). Мало того, очень удобно сделаны отдельными деталями центральные тела – коки ВНА, позволяя их красить отдельно и устанавливать уже после окраски лопаток. Деталировка сопел двигателей Д-30КУ и створок реверса 1 и 4-го двигателей хороша. Канал сопла собирается из 4-х деталей. Как он будет выглядеть в собранном виде, еще не знаю, возможно, придется его обрабатывать, так как на реальном самолете он представляет собой трубу, а в модели состоит из внутренних стенок, на которых будет 4 стыковочных шва. Возможно это единственный момент в движках, который потребует доработки на мой перфекционистский взгляд. В общем, все видно по фото, они сами за себя говорят.

Расследование

По данным комиссии, все системы самолёта до его столкновения с землёй работали нормально. Погода также не могла быть причиной падения: горизонтальная видимость 1500 метров, ветер слабый, температура +6 °C. Самолёт был оборудован автопилотом «Полёт-1», который позволял осуществлять заход на посадку в автоматическом режиме. Согласно данным регистратора полётных данных МСРП-12, выход из снижения экипаж начал на высоте 800 метров при скорости 560 км/ч и за 34 секунды до катастрофы. До высоты 740—600 метров действия экипажа соответствовали требуемым, и параметры полёта были в норме. Однако далее экипаж уже не предпринимал действий по выводу самолёта в горизонтальный полёт, а также по предотвращению столкновения с землёй. Причина этого не была установлена, так как речевой самописец МС-61 переговоры пилотов не записал из-за израсходования носителя (проволоки).

Были заодно выявлены нарушения в работе диспетчера, который назвал посадочный курс лишь по запросу командира рейса 217. Также, при повторении указаний по посадке, командир ошибочно назвал давление 746 мм рт. ст. (а не 742), на что диспетчер его не поправил. Экипаж установку давления на эшелоне перехода не доложил. Позже диспетчер не потребовал от экипажа доклада об установке давления на эшелоне перехода, который те забыли доложить. Однако неправильная настройка барометров не могла стать причиной катастрофы, так как даже при стандартных 760 мм рт. ст. и при занятии по высотомеру высоты 400 метров, самолёт оказался бы в 200 метрах над землёй, чего вполне достаточно для вывода самолёта в горизонтальный полёт.

Таким образом, точные причины, почему экипаж, начиная с высоты 600—500 метров, не стал прекращать снижение самолёта, так и не были установлены. Существуют лишь предположения, почему это произошло, в том числе:

  • нарушение работоспособности и нормального психофизиологического состояния в результате возможного воздушного разряда статического электричества или других явлений;
  • частичный отказ в системе продольного управления самолётом. При этом зафиксированные бортовым самописцем незначительные отклонения руля высоты не дают права делать вывод как о полной исправности продольного управления, так и об осознанном воздействии пилотов на руль высоты при пилотировании исправного самолёта вблизи земли.

История эксплуатации

Первые же рейсы продемонстрировали хорошую управляемость самолета, а также его надежность и неприхотливость. Параллельно с распространением машины начались работы по созданию новых модификаций. Активная эксплуатация авиалайнера продолжалась до 1990-х годов.

К тому моменту Ил-62 успел заметно устареть, из-за чего авиакомпании начали постепенно отказываться от его использования. К концу 1990-х самолета везде выводят из эксплуатации. Последним перевозчиком, отказавшимся от Ил-62, стала фирма «Интеравиа». Она использовала его до 2009 года.

Самолет поставлялся в Венгрию, Германию, Польшу, Кубу и некоторые другие государства. Сейчас он используется в некоммерческих целях на территории России, Украины, КНДР и отдельных стран Африки. Главным применением для авиалайнера в РФ стало выполнение работы федеральных ведомств, включая МЧС. Всего выпущено более 250 самолетов, из которых 193 – версия Ил-62М. За рубеж была продана 51 машина.

Ил-62 стал одним из лучших проектов советских конструкторов. Он был первым отечественным авиалайнером такого типа и смог продемонстрировать хорошие технические характеристики, выделяющие его на фоне других машин. А более успешная модификация Ил-62М привлекла еще больше внимания, став основой всего модельного ряда. Самолет эксплуатировался для перевозки пассажиров более 30 лет, что можно считать главным доказательством его успешности и надежности.

Оснащение

Воздушное судно представляет собой низкоплан с крыльями стреловидной формы. Они оснащены Т-образным оперением. В качестве силового оборудования использованы четыре двигателя. Они находятся в хвостовой части.

Фюзеляж имеет овальную форму с вытянутыми закруглениями. Он оборудован следующими элементами:

  • шпангоутами (поперечные опорные конструкции) в количестве 101 шт.;
  • стрингерами (продольные опорные конструкции) — 76 шт.;
  • работающей обшивкой.

В передней части расположен радиопрозрачный обтекатель. Герметичный отсек фюзеляжа состоит из двух камер — верхней и нижней. В первой находится кабина экипажа и пассажирский салон. Также в ней разместили кухонные, сантехнические и гардеробные помещения небольшого размера.

Примечание. Большая часть верхней камеры отведена под салон.

Нижний отсек предназначен для перевозки багажа. Для этого в нем предусмотрено 3 отделения. Четвертое находится в негерметичной хвостовой части самолета. Его используют для транспортировки самолетного оборудования и принадлежностей.

Для улучшения показателей летных характеристик были установлены новые двигатели — Д-30КУ. Они обеспечивают достаточную мощность при взлете, полете и посадке воздушного судна.

Шасси самолета крепятся на трех опорах. Четвертая находится в хвостовой части. Стойки шасси поднимаются за счет работы автоматической гидроусилительной системы. Основные опоры убираются в крыло, а тележки — в специальные фюзеляжные ниши.

Модификации Ил-62М

Было создано несколько проектов модификации самолета, однако лишь несколько из них получили воплощение в виде готовых моделей, остальные так и остались, как схемы и чертежи в архивах.

Модификации:

  1. Ил-62М-250. Эта модификация должна была решить вопрос с увеличением количества посадочных мест, доведя эту цифру до 250. Такой результат достигался путем удлинения фюзеляжа почти на 7м. Одновременно с повышением вместимости пассажирской нагрузки, должна была увеличиться и коммерческая — примерно до 30т. Узкий фюзеляж Ил-62М не позволял решить весь комплекс задач, связанных с модернизацией, поэтому проект был закрыт.
  2. Ил-62МА (Ил-62М-200). Еще одна попытка увеличения посадочных мест машины, на этот раз до 198 и снова неудачная, хотя опытный образец судна был представлен на Парижском авиасалоне в 1971 и проходил достаточно продолжительные совместные испытания. Эта модель предусматривала широкофюзеляжный интерьер, выполненный из иных прогрессивных материалов. В итоге Министерство гражданской авиации отказало в принятии проекта по ряду причин, но наработки в области разработки интерьера использовались при перепроектировании внутреннего убранства серийной модели самолета.
  3. Ил-62МГр. Обозначение «Гр» в названии модели самолета означает «грузовой». Целесообразность такой модификации появилась в начале 90-х годов, в связи с увеличением доли грузовых авиаперевозок РФ. Весь внутренний объем авиалайнера отдавался под грузовой отсек и его объем составлял почти 200м3. Это позволило увеличить коммерческую нагрузку до 40т, при которой дальность полета составила около 6000км. По такому проекту на КАПО им.Горбунова было создано 3 Ил-62МГр.
  4. Ил-62МК. И эта модель была призвана решить вопрос с увеличением количества пассажиров (до 196), а новая система шасси была способна выдерживать постоянные взлеты и посадки на взлетно-посадочные полосы со слабым покрытием. Для снижения износа деталей на таких аэродромах, конструкторы добились уменьшения тормозного пути машины. Проект был полностью готов и отправлен на завод изготовитель, но бюрократическая машина, крючкотворство в ходе бесчисленных заседаний потопили его.
  5. Ил-62М «Салон». Эта модификация создавалась специально для использования правительственными лицами СССР, а впоследствии Российской Федерации. Внутренняя компоновка судна включала комнату отдыха для ВИП-лица и зал совещаний, оборудованные по самому последнему на конкретный момент слову техники. Помимо указанных помещений присутствовали места и отсеки для сопровождающих лиц и охраны. Система связи таких лайнеров позволяла связываться с Москвой или иными объектами на территории СССР (РФ) из любой точки мира, а программное обеспечение на всем оборудовании самолета обладает повышенными характеристиками безопасности. Ил-62М «Салон» и по сей день используется первыми лицами государства.

Этапы проектирования Ил-62

Необходимость внедрения инноваций в конструкцию новой модели самолетов была продиктована тем фактом, что в зарубежной авиации уже эксплуатировались двигатели реактивного типа. Это послужило толчком для создания Ил-62 — последнего творения инженера-конструктора Ильюшина.

Самолет должен был соответствовать ряду характеристик:

  • высокая скорость;
  • дальность пути;
  • надежность;
  • экономичность;
  • удобство для пассажиров;
  • способность выдерживать турбулентность и отказ двигателей.

Кроме этих условий, необходимым критерием был облегченный вес машины. Одним из решений этой задачи стал переход электрообеспечения с постоянного на переменный ток. Такой простой способ, тем не менее, снизил массу судна на 600 килограммов.

Одним из критериев было повышение дальности полетов для выполнения рейсов на длительные расстояния.

В последующие годы велись испытания конфигураций двигателей самолета с целью найти оптимальный вариант. В рамках испытаний самолет поднимали в воздух, и в 1967 году финальная версия Ил-62 была выпущена в эксплуатацию.

На этом деятельность конструкторов не остановилась: через два года они приступили к созданию улучшенной модификации самолета.

В ней была усовершенствована масса деталей корпуса, систем управления и навигации. Был добавлен еще один бак для топлива, в результате чего масса судна увеличилась на более чем 4 тонны. Эта разновидность Ил-62, с кодовым названием Ил-62М, была предназначена для более длительных полетов в сложных климатических условиях.

Все разновидности Ил-62 были долго и тщательно испытаны в различных условиях, что позволило наиболее точно создать конструкцию, сочетавшую в себе удобство, безопасность и улучшенные технические характеристики. В конце 1970-х годов был создан еще один вариант — Ил-62МК, который отличался усиленной конструкцией крыльев и способностью перевозить до 167 пассажиров. Огромное количество тщательных испытаний всех характеристик судно не помешало быстрому вводу Ил-62 в эксплуатацию.

Ил-62 стал первым в своем роде самолетом в СССР, способным соединять континенты, преодолевая расстояние между ними. Во время пробной демонстрации готовой модели руководящим чинам Советского Союза того периода, в том числе самому Никите Хрущеву, последний выразил бурный восторг конструкцией самолета.

Особенности компоновки

Впервые в истории всего советского самолетостроения была выбрана схема с хвостовым расположением двигателя. Это было сделано не случайно. Дело в том, что в результате использования такого конструкторского решения можно было получить «чистое» крыло, обладавшее превосходной аэродинамикой. Эти характеристики были жизненно необходимы для самолета, который предполагалось выпустить даже на дальние магистрали воздушных трасс страны. Кроме того, такая схема предполагала монтирование более надежной и простой механизации крыла. Учитывая, что двигатели располагались на значительном удалении от баков, резко возрастала безопасность пассажиров, если по какой-то причине возникал пожар

Кроме того, что также крайне важно в условиях продолжительных перелетов, значительно снижался уровень шума в пассажирском салоне, а также сводилось практически к нулю негативное воздействие на конструкцию самолета исходящей реактивной струи, образованной крайне высокотемпературными газами

Так как силовые установки были расположены максимально близко к продольной оси фюзеляжа, удалось максимально снизить крайне опасный эффект рысканья, который возникал при отказе одного из моторов. Наконец, эта же схема предполагала отказ от излишне большого хвостового оперения, что позволяло значительно снизить общую массу машины (теоретически).

Сегодня можно с уверенностью сказать, что создание пассажирских самолетов ТУ – не в последнюю очередь заслуга ОКБ имени Ильюшина. Именно специалисты этого КБ впервые в отечественном самолетостроении не только воплотили в металле новую концепцию развития, но и довели ее до совершенства.

Флагман советской авиации

На первоначальном этапе эксплуатации Ил-62 выяснилось, что часть заявленных лётных характеристик не соответствуют реальным. Например, на дальних маршрутах приходилось совершать дозаправки, и время работы экипажа порой доходило до 18 часов.

13 октября 1967 года было принято постановление правительства СССР о проведении работ по модернизации самолёта под руководством Генриха Новожилова. Первый полёт обновлённой версии машины — Ил-62М — состоялся 13 марта 1969 года.

На Ил-62М был установлен двухконтурный турбореактивный двигатель Д-30КУ подмосковного НПО «Сатурн». В самолёте были изменены схемы распределения подачи топлива и расположения баков. Так, в киле был установлен топливный бак-отсек ёмкостью 5 тыс. литров. Корректировке подверглись также геометрия корпуса самолёта и функционал отдельных элементов управления.

  • Пассажирский Ил-62М
  • РИА Новости

Почти одновременно с появлением Ил-62М начались работы по созданию вариантов самолёта с увеличенным количеством пассажирских мест (Ил-62М-200 и Ил-62-250). Однако эти модификации не были доведены до стадии производства. Лишь в 1978 году появилась версия Ил-62МК пассажировместимостью 195 человек с улучшенным интерьером салона и увеличенным эксплуатационным ресурсом.

Максимальная дальность полёта Ил-62М составляла 11 тыс. км, максимальная скорость — 870 км/ч. Наибольший взлётный вес — 165 тонн, посадочный — 110 тонн. Среднечасовой расход топлива — 6,6 тонны, ёмкость баков — 105,3 тыс. литров. Пассажировместимость Ил-62М составляла 186 человек.

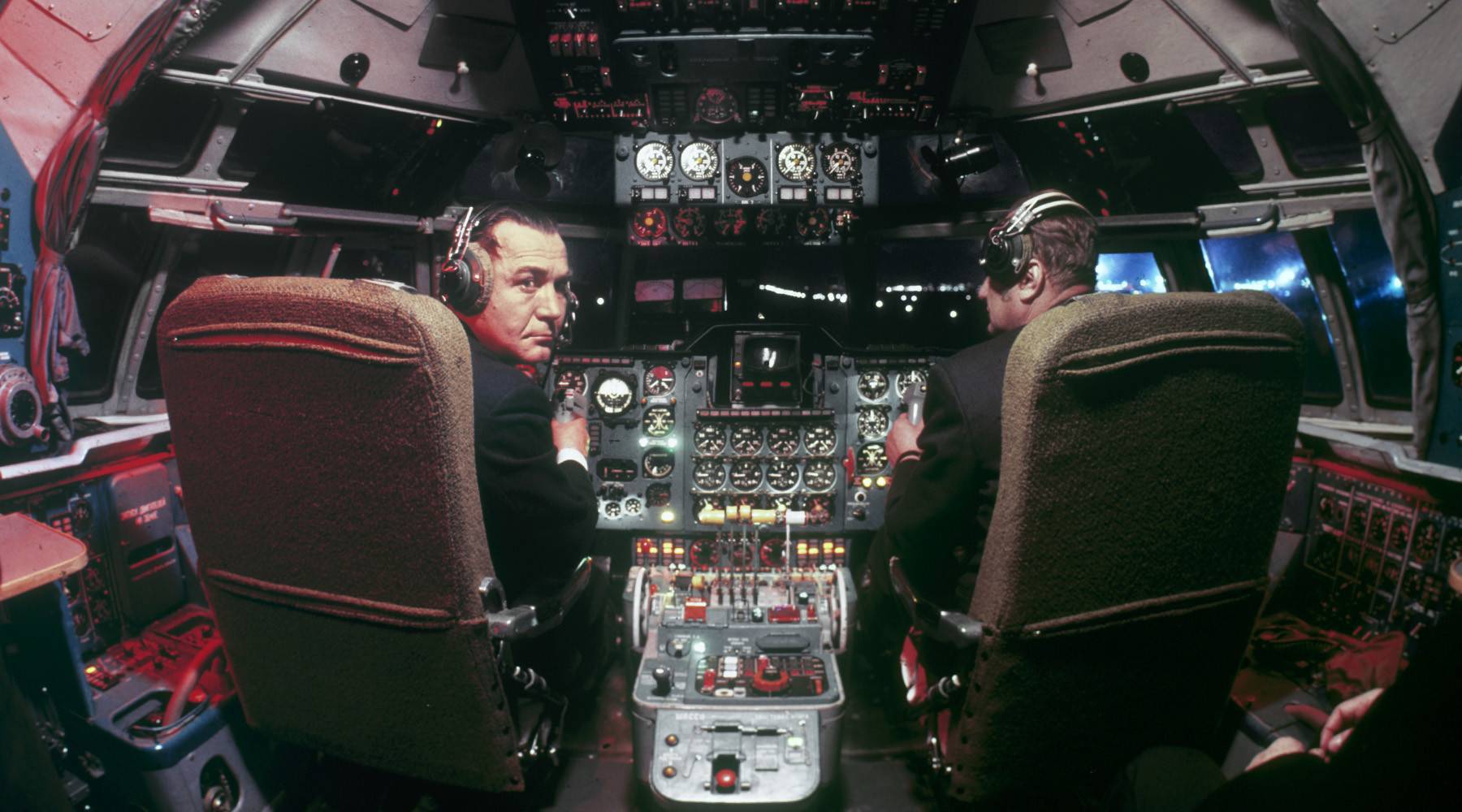

  • В кабине пилотов Ил-62М
  • РИА Новости

Самолёты семейства Ил-62 серийно выпускались в 1966—1995 годах на авиационном заводе в Казани. В общей сложности было построено 289 самолётов: 5 прототипов, 94 Ил-62, 190 Ил-62М и Ил-62МК. 81 Ил-62М ушёл на экспорт, пополнив авиапарки Анголы, Венгрии, ГДР, Китая, Кубы, Польши, Мозамбика, Северной Кореи и Чехословакии.

«Аэрофлот» использовал Ил-62М для полётов на Дальний Восток, в Северную Америку, Африку, Юго-Восточную Азию и Японию. Также дальнемагистральный самолёт выполнял функцию борта номер один — на нём летали генеральные секретари ЦК КПСС Леонид Брежнев, Юрий Андропов, Константин Черненко и Михаил Горбачёв.

Начало

После 1950 года советскими экономистами и авиационными специалистами было отмечено увеличение в девять раз роста грузопассажирских перевозок. Транспортировать в кратчайшие сроки большие объемы грузов стало возможным в результате использования авиатехники с газотурбинными двигательными установками. Государство нуждалось в увеличении производства таких пассажирских самолетов. Специалистам гражданской авиации от руководства страны было поручено создать относительно недорогую и неприхотливую авиационную модель для перевозок граждан в пределах Советского Союза. В итоге такой моделью стал Ил-62М. (Фото авиационного транспортного средства представлено в статье).

Схема пассажирского салона Ил-86

Существует три варианта комплектации этого аэробуса:

  • одноклассовая;
  • двухклассовая;
  • трехклассовая компоновки.

В первой модели в салоне размещено 350 мест. Во второй — 234, а в третьей — 214 пассажирских кресел. Разделение по классам: «бизнес» и «эконом».

Согласно проекту воздушного судна в оттеске повышенной комфортности может находиться 10 или 50 пассажирских кресел. Расстановка: 2+2+2 с двумя проходами между ними. Все остальные места относятся к экономклассу. Кресла расположены 3+3+3 с двумя проходами.

Лучшие места находятся в бизнес-классе. Расстояние между креслами позволяет разложить спинки, и вытянуть ноги. Есть возможность во время полета расслабиться, и насладиться видом из смотрового окна.

Бизнес-класс самолета Ил-86

В экономклассе расстояние между рядами пассажирских кресел небольшое. Оно уменьшается ближе к хвостовой части. Сидеть там неудобно, поскольку регулировка спинки сиденья практически исключена. Лучшими местами считаются кресла в 15-ом и 33-ем ряду в центре салона. Спинки кресел полностью раскладываются. Ничего не мешает вытянуть ноги.

Расстановка кресел в эконом-классе Ил-86

Совет. Выбирая билет на авиарейс, лучше предварительно просмотреть планировку салона аэробуса на официальном сайте компании-перевозчика.

Версии Ил-62

Первой моделью был межконтинентальный Ил-62Д. Он должен был обеспечить транспортировку 70 пассажиров из Москвы в Гавану с промежуточной посадкой в г. Мурманск. Самолет был оснащен двигателями НК-8-4. Дозаправка обеспечивалась установкой дополнительных топливных баков емкостью 30 000 л. Их разместили в заднем отсеке кабины пассажиров.

Полезно знать! Такая конструктивная особенность снижала показатель безопасности авиасудна.

Было принято решение позаботиться о пожаробезопасности баков. Внесенные конструкторские изменения решали эту проблему, но ухудшали летные характеристики. Поэтому эта модель так и не получила дальнейшего развития.

Следующей модификацией воздушного судна стал Ил-62М. Его оснастили мощными двигателями и современными авиационными системами. Он обеспечивал транспортировку более 150 человек на значительные расстояния. Дополнительный топливный бак установили в киле. Его емкость — 5000 л.

Через несколько лет после выпуска предыдущей модификации авиасудна был сконструирован Ил-62М-200. Его современная модификация — Ил-62МА. Вместимость судна по отсекам:

  • 198 мест в экономклассе;
  • 186 мест в туристическом классе;
  • 161 место в отсеке смешанного типа.

Для увеличения вместительности конструкторам пришлось убрать из салона гардеробную комнату. Также была сделана перекомпоновка всех отсеков хвостовой части.

Важно! Ил-62М-200 — первый самолет с широкофюзеляжным интерьером. Следующая модель — Ил-62М-250

Его вместительность — 250 пассажирских мест. Он мог совершать полеты на расстояния средней протяженности. В его конструкции были определенные недостатки. Устранить их так и не получилось. Поэтому самолет не стали выпускать

Следующая модель — Ил-62М-250. Его вместительность — 250 пассажирских мест. Он мог совершать полеты на расстояния средней протяженности. В его конструкции были определенные недостатки. Устранить их так и не получилось. Поэтому самолет не стали выпускать.

Воздушное судно Ил-62МГр было разработано в КАПО им. С.П. Горбунова. Это грузовой лайнер, который должен был эксплуатироваться в коммерческих полетах. С его помощью могли доставлять крупногабаритные грузы.

Ил-62МК самолет со вместительностью до 195 пассажиров. Его салон модернизирован согласно установленным международным стандартам. Для повышения ресурса его крылья оснастили усиленной конструкцией.

Отличие машин с индексом «М» от ранних моделей

Первое, и самое главное, отличие от модели Ил-62 состоит в использовании нового типа силовых установок — Д-30КУ. Именно установка этих двигателей, разработанных группой Соловьева позволило авиалайнеру с индексом «М» обладать улучшенными характеристиками. И это при сохранении таких параметров, как площадь крыла и их размах, длина и высота самолета, колея шасси.

Остальные отличия представлены в следующем списке:

  • сниженная посадочная скорость, благодаря некоторым изменениям управляющих элементов и характеристикам силовых установок;
  • повышение эффективности поперечной управляемости самолета;
  • увеличение крейсерской и максимальной скорости полета;
  • установка новых типов штурвалов;
  • изменение расположения элементов на приборной панели, что сделало ее более удобной в эксплуатации;
  • усиление элементов конструкции, что было необходимо для повышенной летной массы;
  • усиленная конструкция крыла, что существенно увеличивает износоустойчивость и, следовательно, летный ресурс лайнера;
  • обновленный «широкофюзеляжный» интерьер из прогрессивных материалов.

Состояние

Ил-62 выпускался серийно в 1967-1973 гг. Ил-62М в серийном производстве с 1971 г, выпускается Казанским авиационно-производственным объединением. Самолет экспортировался в девять стран мира.

Реестр Ил-62 и Ил-62М

Характеристики
 Ил-62Ил-62М
Размеры
 Ил-62Ил-62М
размах крыла, м43,243,2
длина самолета, м53,1253,12
высота, м12,3512,35
площадь крыла, м2279,55279,55
угол стреловидности крыла по линии 1/4 хорд32o 30′32o 30′
диаметр фюзеляжа, м3,753,75
объем салона, м3163163
Массы и нагрузки
 Ил-62Ил-62М
взлетная, тонн161,6165
пустого снаряженного, тонн69,471,6
платная, тонн2323
посадочная, тонн105105
запас топлива, литров100000105000
Летные данные
 Ил-62Ил-62М
крейсерская скорость, км/ч850850
дальность полета с максимальной платной нагрузкой (с резервами топлива), км75508800
эксплуатационный потолок, м1200012000
потребная длина ВПП /условия МСА, на уровне моря, м32503000
Допустимые центровки самолета, % САХпредельно-передняя2727
предельно-задняя3434
Число мест
 Ил-62Ил-62М
экипажа55
пассажирских138-186138-198
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
