Схема салона самолета Аэробус А380

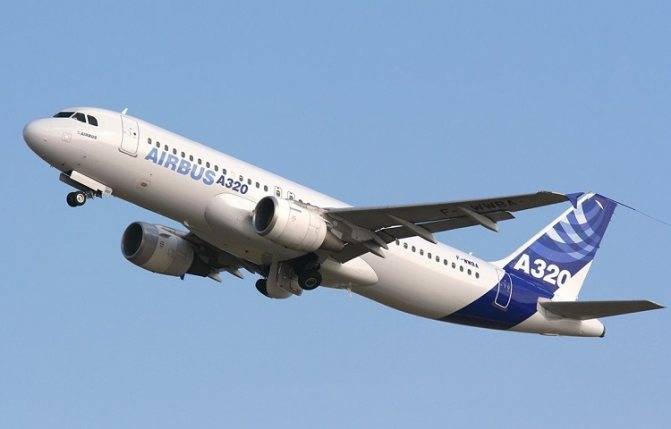

Самолет А320: схема салона

Самолет Airbus a320 считается одним из самых часто используемых пассажирских авиалайнеров. В мировом воздушном флоте на сегодня насчитывается более 3,5 тысяч самолетов этой серии. Крупнейшие российские авиаперевозчики, такие как «Аэрофлот», S7, «Россия» имеют в своем авиапарке по 50-60 «Эйрбасов». Благодаря своим характеристикам, самолеты А320 летают в небе Европе, Азии , а также обеих Америк и Австралии.

А320 – один из самых популярных авиалайнеров

Самые безопасные места в самолете

Самые безопасные места в самолете находятся в хвостовой части возле аварийного выхода

Однако это правило относится к сиденьям у прохода не в полной мере. Если повреждение лайнера носит частичный характер, и произошло возгорание салона, то безопасными станут места ближайшие к аварийным выходам. С этих сидений проще всего покинуть салон и не задохнуться едким дымом.

Характеристики и схема салона Аэробус А380

Четырехдвигательный пассажирский лайнер А380 оснащен двумя палубами для перелета пассажиров и просторной кабиной для двух членов экипажа корабля. Длина фюзеляжа – 73 м, высота – 24 м, ширина – 7.14 метров. Размах крыла – около 80 м.

Крейсерская скорость авиасудна – 900км/ч, максимальная скорость – 1020 км/ч. Вместительность топливного бака – 248 тонн. Без дозаправки самолет способен преодолевать расстояния в пределах 15 200 км.

Среди всех авиалайнеров-гигантов Аэробус 380 считается самым экономичным самолетом в плане расхода топлива.

В А380 просторные салоны с удобными сиденьями для пассажиров, расположенные на двух палубах авиационного корабля. Функционирует эффективная система поддержания давления воздуха и вентиляции, обеспечивающая освежение воздуха в салоне каждые 3 минуты.

Все пассажирские места оборудованы световыми иллюминаторами и мониторами с программой развлечений. Для перехода между палубами установлены широкие лестничные проходы. В салоне практически не слышно шума двигателей, поэтому после перелета пассажиры не ощущают сильную утомляемость.

Некоторые авиаперевозчики эксплуатируют гигантский авиалайнер А380 с эксклюзивной компоновкой салона, оборудованного дополнительными помещениями и средствами коммуникации для комфортного перелета пассажиров. На борту обустраивается душевая комната, барная стойка, отдел магазина Дьюти Фри, комната для сна. Функционирует спутниковое телевидение, Wi-Fi, бесплатное подключение к интернету.

Авиапроизводитель выпускает Аэробусы А380 с двумя типами компоновки салона: 3 класса обслуживания на 555 пассажиров, а также одноклассовый салон эконом, вмещающий 853 человека.

Предлагаем ознакомиться со схемой салона на три класса обслуживания А380

Описание салона:

1. Первые четыре ряда на верхней палубе – салон первого класса обслуживания, рассчитанный на перелет 14 пассажиров. Сиденья расположены в три ряда в компоновке 1х2х1. Между креслами в ряду большой проход для удобного передвижения. Каждое посадочное место – отдельное купе с перегородкой, имеющее в оснащении комфортное сиденье с многофункциональным механизмом раскладывания. В каждом купе первого класса есть мини-бар и большой монитор для развлечений во время полета.
2. С 6 по 26 ряд на втором этаже лайнера находится салон бизнес класса. Он разделен на два сектора: 7-21 ряд и 23-26. Между ними находится перегородка, разделяющая салон пассажиров с проходом, где расположены аварийные выходы и кухня. Сиденья в салоне бизнес класса установлены в шахматном порядке по схеме 1х2х1 в первом ряду, 1х1х1х1 – в последующем, и так поочередно. Общее количество мест – 76.
3. На нижней палубе расположен салон эконом класса, занимающий ряды №43-88. Он раздел на четыре сектора с большими проходами между каждым. В этих проходах находятся туалетные комнаты для пассажиров, кухня и аварийные выходы. В этом салоне также установлены мягкие и удобные сиденья. Расстояния между креслами в рядах – 80 см. Каждое посадочное место оборудовано вмонтированным дисплеем с аудио/видео системой. Сиденья расположены в три ряда по схеме 3х4х3. Общая вместительность салона – 399 человек.
4. В носовой и хвостовой части самолета находятся туалеты, кухни и технические помещения для персонала.

Статьи о других моделях самолетов Airbus:

Airbus А320 – обзор, компоновка салона, где лучше сидеть

Описание и схема пассажирского авиалайнера Airbus A319

Обзор самолета Airbus А330: характеристики, компоновка салона, лучшие места

Обзор и схема пассажирского лайнера Aэробус A300

История создания

Начало работ над новым крупногабаритным авиалайнером «Аэробус» стартовало в конце 80-х годов. Самолет создавался как конкурент авиалайнеру «Боинг» 747, который монопольно занимал нишу подобных машин с 70-х годов. Параллельно подобный самолет разрабатывала корпорация Макдоннел Дуглас, но ее проект оказался провальным.

Руководство и «Аэробус» осознавало ограниченность рынка самолетов большой вместимости, поэтому в 1993 году были предприняты попытки заключить партнерский договор, который позволял разделить рынок. Параллельно шло развитие проектов, получивших названия «Аэробус» 3ХХ и «Боинг» 747Х.

Для машины «Аэробус» прорабатывалось несколько вариантов фюзеляжа, включая сдвоенный по длине фюзеляж от модели 340. Самолет «Боинг» предполагалось оснастить фюзеляжем с увеличенной по высоте носовой частью.

решила продолжить развитие проекта, сконцентрировавшись на снижении расходов на эксплуатацию при одновременном увеличении вместимости. Именно тогда было принято решение об использовании фюзеляжа двухпалубной конструкции, который обеспечивал максимальную вместимость самолета.

Обозначение А380 появилось в конце 2000 года, когда проект был одобрен тогдашним руководством «Аэробус». Сборка первого самолета началась в 2002 году. Особенностью изготовления самолета А380 явилось использование производственных мощностей нескольких десятков предприятий, разбросанных по всей Европе.

Доводка конструкции и решение возникавших проблем с поставщиками сдвинуло старт производства самолетов на 2007 год, в котором был сдан только один экземпляр. Фактические поставки начались только в следующем году, в котором было собрано 12 самолетов А380.

На начало 2021 года в активной эксплуатации находилось 207 лайнеров «Аэробус» А380, которые принадлежат двенадцати авиакомпаниям. За время эксплуатации самолетов зарегистрировано несколько мелких летных происшествий.

В частности, осенью 2021 года на одном из лайнеров компании Air France произошло отделение элементов турбореактивного двигателя в полете. Причиной происшествия признан производственный дефект втулки вентилятора двигателя GP7200.

Разработка проекта

Целью создания airbus а380 стало стремление одноименной компании-производителя разработать воздушное судно, которое могло бы составить должную конкуренцию самолетам марки Boeing (на тот момент на рынке широкофюзеляжных пассажирских лайнеров на протяжении 30 лет лидерство удерживала её 747-я модель). Инженеры европейского консорциума приступили к разработке в июне месяце 1994 года, окрестив проект названием «3ХХ». Изначально конструкторы рассматривали несколько вариантов создания авиалайнера. В итоге они сошлись на концепции с двумя палубами, которая обеспечивала возможность перевозки большего количества пассажиров, по сравнению с «Боинг-747».

Совет директоров компании Airbus утвердил запуск программы 19 декабря 2000 года. При этом модель получила своё окончательное наименование – А380. Характеристики самолёта были настолько внушительными, что уже тогда были получены заказы на 55 его экземпляров со стороны шести разных заказчиков. В начале 2001 года утверждена окончательная конфигурация воздушного судна, а ещё через год началось производство первых компонентов крыльев. Общие затраты на проект, разработка которого длилась более десяти лет, оцениваются в 12 миллиардов евро.

Патроны

Травматический патрон снаряжается тяжелой крупнокалиберной резиновой пулей со стальным сердечником. Дульная энергия — от 85 до 91 Дж. При попадании, пуля вызывает болевой шок.

Светозвуковой патрон снаряжается зарядом, дающим мощный звуковой удар и сильную световую вспышку, вызывая у противника временную (до 30 сек.) дизориентированность слуховых и зрительных ощущений.

Сигнальный и осветительный патроны снаряжаются пиротехническими зарядами, при помощи которых возможна подача световых сигналов зеленого, желтого, красного и белого цветов. Осветительный патрон белого цвета ночью освещает местность в радиусе до 120-150 метров в течение 4 секунд.

Расположение кресел в рядах: где удобнее сидеть

Места 43 ряда достаточно комфортные, но имеют один недостаток: перед ними находится перегородка с туалетами. Расстояние до перегородки достаточно большое, но эти места не подойдут людям большого роста и массивной комплекции. Кроме этого, проходящие в туалет люди могут доставить некоторое беспокойство.

45 D, E, F, G – удобные места с большим пространством впереди.

50 A, B, C, H, J, K и 51 D, E, F, G – места, у которых спинка отклоняется на небольшой угол (на схеме салона они желтого цвета).

Перед 52 и 68 рядами находится перегородка. Это места среднего комфорта. Пространство перед креслами увеличенное, но недостаточное для людей высокого роста.

На местах 65 A, B, C, D, E, F, G, H и 66 H, J, K спинки кресел заблокированы.

Перед 67 и 80 рядами находятся аварийные выходы. На местах этого ряда не могут лететь некоторые категории пассажиров. Ограничения касаются:

• детей;
• беременных;
• инвалидов;
• пассажиров с животными.

81 A, K и 82 D, E, F, G – комфортные места с увеличенным пространством перед сидениями.

88 ряд – неудобные места последнего ряда, за которыми расположены туалетные комнаты. Спинки этих мест отклоняются на небольшой угол.

Двигатели

В зависимости от модификации лайнер «Аэробус» А380 может комплектоваться турбореактивными двигателями семейства Trent 900 производства Rolls-Royce или GP7200, разработанными компанией Engine Alliance.

Силовая установка GP7200 представляет собой набор компонентов, разработанных несколькими крупнейшими производителями двигателей. Оба типа двигателей соответствуют современным требованиям по шумности при взлете и посадке.

В таблице приведены некоторые характеристики двигателей.

Параметр	Trent 900	GP7200
Тип	Турбовентиляторный трехвальный	Турбовентиляторный двухвальный
Тип камеры сгорания	Одиночная	Одиночная с пониженным уровнем выброса вредных веществ
Конструкция турбины	По одной ступени высокого и среднего давления, 5 ступеней для низкого давления	Две ступени высокого давления и 6-ступенчатая низкого
Компрессор	Одно вентиляторное колесо, 8-ступенчатая ступень среднего давления и 6-ступенчатая высокого	Вентилятор, 5-ступенчатая низкого давления и 9-ступенчатая высокого давления
Длина, мм	5478	4920
Диаметр, мм	2950	3160
Вес, кг	6246	6712
Тяга на взлете, кН	310-340	311

Для сокращения расстояния пробега на двух двигателях имеется реверс тяги (по одному под каждым крылом). Двигатели используют в качестве топлива авиационный керосин.

Ведутся поисковые работы по эксплуатации силовых установок на смеси керосина и преобразованного в жидкое топливо природного газа. Запас топлива размещается в 13 кессонных баках, размещенных в крыльях и горизонтальном оперении.

В топливной системе имеется 41 насос, которые постоянно перекачивают топливо между баками для обеспечения центровки и снижения лобового сопротивления.

История создания, место производства

Разработка проекта по созданию крупногабаритного пассажирского авиалайнера стартовала еще в 1990 годах. Изначально предполагалось, что самолет станет главным конкурентом Boeing 747

Важность появления подобной машины была очень высока, так как Airbus стремилась разрушить монополию американской компании

Проект имел кодовое название A3XX и должен был объединить в себе два фюзеляжа от модели A340, но от этой идеи вскоре отказались, чтобы избежать ухудшения технических характеристик. Окончательным вариантом была выбрана двухпалубная компоновка салона при увеличенных общих размерах машины.

В 1997 году начался экономический кризис, который заставил Boeing приостановить разработку 747 модели. Airbus же продолжили работать в обычном режиме и уже к 2000 году одобрили новый самолет Аэробус А380, ставший крупнейшим в мире. Номерная часть названия была выбрана неслучайно – это позволило повысить уровень продаж в азиатских странах, где цифра 8 считается счастливым числом.

A380 объединял в себе несколько серьезных преимуществ, включая уменьшенные эксплуатационные затраты и огромную вместимость пассажиров. Но при его создании пришлось вложить много усилий в снижение массы. Для этого конструкторы использовали композитные материалы в частях силовой конструкции, интерьере и некоторых дополнительных элементах. Также они применили улучшенные сплавы на основе алюминия, а для панелей фюзеляжа взяли гибридный материал Glare.

Первый самолет начали собирать в 2002, а через три года он был показан в Тулузе. При проведении испытаний стало ясно, что конструкция крыла имеет недоработки, из-за чего пришлось незамедлительно вносить изменения. К 2007 году A380 признали готовым к производству. Самый большой самолет приобрели несколько крупных авиакомпаний, а к 2017 году общее количество, используемых Airbus этой модели, достигло 207 единиц. Примечательно, что серьезных происшествий с пострадавшими за годы эксплуатации не произошло.

Первые годы были проблемы, связанные с необходимостью прокладки 530 км электрической проводки, причем только в кабине пилотов требовалось уложить более 100 000 проводов. Позднее выпуск самолетов наладился, но количество заказов оказалось ниже предполагаемого. Поэтому в начале 2019 года представитель Airbus заявил о вероятном снятии A380 с производства к 2021 вследствие недостаточного спроса. Эти слова не исключают вероятности выпуска новых модификаций авиалайнера, вмещающих еще больше пассажиров.

Вы летали на самолете Airbus A380?

ДаНет

Разработка проекта

Целью создания airbus а380 стало стремление одноименной компании-производителя разработать воздушное судно, которое могло бы составить должную конкуренцию самолетам марки Boeing (на тот момент на рынке широкофюзеляжных пассажирских лайнеров на протяжении 30 лет лидерство удерживала её 747-я модель). Инженеры европейского консорциума приступили к разработке в июне месяце 1994 года, окрестив проект названием «3ХХ». Изначально конструкторы рассматривали несколько вариантов создания авиалайнера. В итоге они сошлись на концепции с двумя палубами, которая обеспечивала возможность перевозки большего количества пассажиров, по сравнению с «Боинг-747».

Совет директоров компании Airbus утвердил запуск программы 19 декабря 2000 года. При этом модель получила своё окончательное наименование – А380. Характеристики самолёта были настолько внушительными, что уже тогда были получены заказы на 55 его экземпляров со стороны шести разных заказчиков. В начале 2001 года утверждена окончательная конфигурация воздушного судна, а ещё через год началось производство первых компонентов крыльев. Общие затраты на проект, разработка которого длилась более десяти лет, оцениваются в 12 миллиардов евро.

Boeing 787-8 Dreamliner

Ориентировочная цена этого лайнера составляет 350 миллионов долларов. Точная стоимость зависит от комплектации и пожеланий заказчика. Владельцем с самого дорого в России самолета стал миллиардер Роман Абрамович.

По информации двух источников Forbes, воздушное судно 18 декабря доставили из Швейцарии в Москву. После этого борт вылетел в Синт-Мартен. Самолет может перевозить до 50 пассажиров, 20 мест предусмотрены для охраны и персонала. Площадь салона превышает 224 квадратных метра. Лайнер Boeing 787-8 Dreamliner может преодолеть 18 418 километров пути.

«Модели Boeing 787-8 и 787-9 относятся к категории very VIP, это действительно огромные машины с фантастическими интерьерами. В год Boeing и Airbus производят не более двух-трех подобных бизнес-джетов», — отметил руководитель проекта BizavNews Дмитрий Петроченко.

За дополнительное оснащение и отделку самолета олигарх отдал более 100 миллионов долларов.

Модификации А380

За 15-летний цикл производства в мире появилось 235 самолётов А380. На базе прототипа «Супер Джамбо» разработаны различные модификации. Некоторые уже давно летают, а другие только тестируются или находятся в разработке. Вот перечень всего семейства:

• А380-800/842/861/862 — это базовая модель лайнера с различной силовой установкой: R-R Trent 970 либо Alliance GP7270.
• А380-800F — грузовой самолёт модельного ряда, правда его производство приостановлено, так как компания отдала приоритет пассажирским лайнерам.
• А380-900 — модифицированная версия пассажирского самолёта с удлинённым фюзеляжем на 7 м для более высокой пассажировместимости. Машина находится в стадии разработки.
• А380-1000 — самолёт будущего, способный взять на борт свыше 1 000 человек. Возможный ввод в эксплуатацию 2020-2025 годы.
• A380 plus — модернизированная версия прототипа, которая проходит лётные испытания. Машина меньше расходует топлива, в то время как на борт берёт на 10% больше пассажиров.

Несмотря на оптимистичный настрой, концерн Airbus с 2014 года неоднократно заявлял о планах свернуть производство А380 из-за низкого спроса со стороны авиаперевозчиков. Таким образом, концерн пытался манипулировать арабами, основными заказчиками. Но всё было тщетно. Власти ОАЭ отдали предпочтение новым А330. 14 февраля 2019 года представители «Эйрбас» заявили о полном прекращении выпуска А380 к 2021 году.

Рис. 5 Сотрудники «Эйрбас» торжествуют по случаю сдачи первого самолёта заказчику Emirates Airline

Летно-технические характеристики

Крупные габариты самолета Airbus A380 не оказывают негативного влияния на его технические характеристики и приносят большую пользу, увеличивая количество свободных мест до 853. Длина авиалайнера составляет 72,7 м, его высота достигает 24,1 м, при этом сам салон растянут на 6,5 м. Размах крыла еще больше – 80 м.

Его площадь равняется 845 м². Вес самолета без какой-либо нагрузки составляет 276,8 тонн, максимальный взлетный ограничен 560 тоннами, а посадочный не должен превышать 386 тонн. Коммерческая нагрузка может достигать 83 тонн.

За летные качества отвечают четыре двигателя Rolls-Royce Trent 970 или Alliance GP7270. В обоих случаях взлетная тяга составляет 31780 кгс. Крейсерская скорость ограничена 900 км/ч, предельная – 945 км/ч. Для взлета самолету требуется разбег длиной 2 км, а при посадке ему понадобится пробег до 2,9 км. A380 способен преодолевать расстояния до 15 тыс. км, поднимаясь на высоту до 13100 м. Расход топлива в час составляет 12 тыс. кг при емкости баков 310 тыс. л.

Параметры кресел в салоне

Если углубиться в цифры, то в первом классе 12 мест, в бизнес-классе – 66, а в экономклассе – 399 мест. Расстояние между кресла в первом классе составляет 83 дюйма, в бизнес – 74.5 дюймов, а экономичном – 32 дюйма. Другие данные:

1. Первый класс. Монитор обладает расширением HD.
2. Бизнес-класс. Монитор на 15.6 дюймов.
3. Экономический класс. Монитор на 11 дюймов.

Итак, мы рассмотрели подробно схему салона самолета А380. Очевидно, что это весьма просторный и удобный лайнер, на котором можно быстро и комфортно долететь до пункта назначения. Теперь разберемся, что думают люди, которые уже летали на этом самолете, по поводу того, какие условия в салоне Аэробуса.

Салон Airbus A380-800

Конструкция самолета

По аэродинамической схеме A380 относится к широкофюзеляжным турбовентиляторным низкопланам со стреловидным крылом и однокилевым оперением. Самолет имеет четыре двигателя.

Кабина

Пассажирская кабина отличается большой шириной, что позволило выстроить до 11 кресел в одном ряду экономкласса и дало вариативность распределения посадочных мест в первом и бизнес-классах. Общая площадь салона на 50% больше, чем у конкурента в лице Boeing 747.

Максимальное количество пассажиров составляет 853 человека, но чаще всего применяется компоновка с тремя классами, где устанавливается 525 кресел. На борту предусмотрено наличие душа для первого класса, барные стойки, комнаты отдыха и даже Duty free. Набор зависит от авиакомпании. Также многие предоставляют услугу платного интернета и телефонной связи.

Фюзеляж и кабина пилотов

Фюзеляж A380 разделен на две палубы, соединенные между собой двумя лестницами. Ширина последних позволяет двигаться пассажирам в обе стороны, не испытывая дискомфорта или тесноты. Основа фюзеляжа выполнена из углеволоконных композитов. Задняя секция имеет стабилизаторы, а внутри установлено служебное отделение с газотурбинной установкой и генератором.

В носовой части размещена стеклянная кабина пилотов, рассчитанная на двух человек. На приборной панели установлены специальные мониторы со всей необходимой информацией о полете. Классический штурвал отсутствует, а вместо него используются джойстики сбоку от кресел. Они соединены с рулями управления электроприводами. Также перед пилотами установлен раскладывающийся стол с клавиатурой, а между креслами размещены дополнительные элементы управления.

Двигатели

Существует две основных модификации авиалайнера, различающиеся типом установленных двигателей. В первом случае используются четыре мотора Rolls-Royce Trent 970, во втором – это же количество, но Alliance GP7270. Обе модели соответствуют международным стандартам и не превышают допустимые значения шумности. По техническим характеристикам очень схожи и не имеют серьезных отличий, дающих заметное преимущество какому-либо из них.

Rolls-Royce Trent 970

На двух из четырех двигателей установлен реверс тяги, предназначенный для сокращения длины пробега при посадке. Работают они на авиационном керосине, который располагается в 13 кессонных баках внутри крыла и горизонтального оперения. За перекачку топлива отвечают 41 насос, которые обеспечивают центровку и минимизируют лобовое сопротивление путем перегона жидкости между топливными емкостями.

Шасси

На A380 установлены пять стоек шасси. Для их выпуска и уборки применяется смешанный привод, включающий элементы гидравлики и исполнительных электроприводов. При убирании шасси закрываются специальными створками из композитов, что снижает риск поломки. Также положительно на безопасности сказывается использование четырех независимых систем управления.

История создания аэробуса

Так случилось, что к концу ХХ века компании Airbus и Boeing стали монополистами на рынке авиастроения и конкурируют между собой «ноздря в ноздрю». Европейцам долго не давал покоя Боинг-747 «Джамбо Джет». Это двухпалубный американский флагман пассажирской авиации, бороздящий небесные просторы с 1970-х годов. Стоит сказать, что в 70-м году «родился» сам концерн Airbus путём слияния нескольких национальных авиастроительных компаний из Франции, Германии, Великобритании и Испании.

В конце 80-х мир стал забывать о минувших топливных кризисах. Европа была на подъёме. С 1988 года авиакомпания Airbus задумала построить свой двухпалубный, широкофюзеляжный дальнемагистральный лайнер. Таким образом, европейцы планировали прекратить доминирование Boeing-747 в воздухе. Анонс строительства самолёта состоялся в 1994 году. Разработка получила кодовый индекс A3XX. Инженеры планировали скомпоновать 2 фюзеляжа от моделей А340, но задумка оказалась провальной из-за большой массы самолёта.

После непродолжительных раздумий конструкторы предоставили производственной комиссии модель двухпалубного лайнера. Проект прошёл аттестацию, и с 2000 года развернулись работы над строительством машины. Начальный бюджет производственного цикла составлял 8,8 млн €. Самолёту присвоили индекс А380. К 2005 году было построено 5 экспериментальных машин. Все они проходили испытания в различных уголках планеты до конца 2006 года. В том же году самолёт был сертифицирован.

Рис.1 Специальное судно Ville de Bordeaux для перевозки деталей и частей А380
